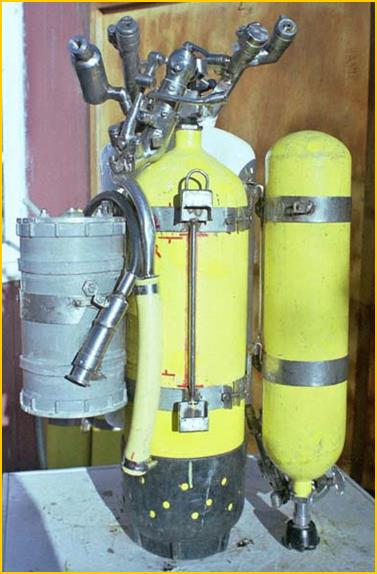

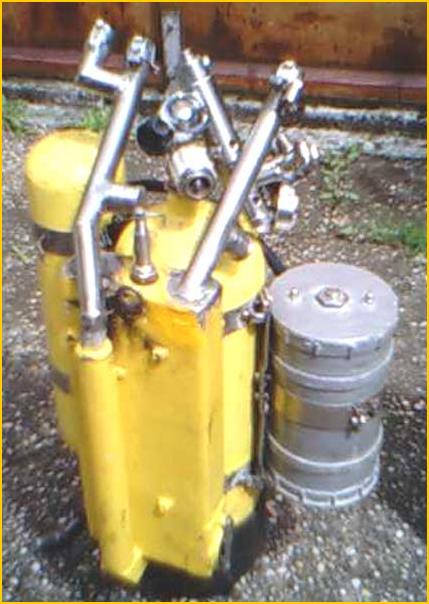

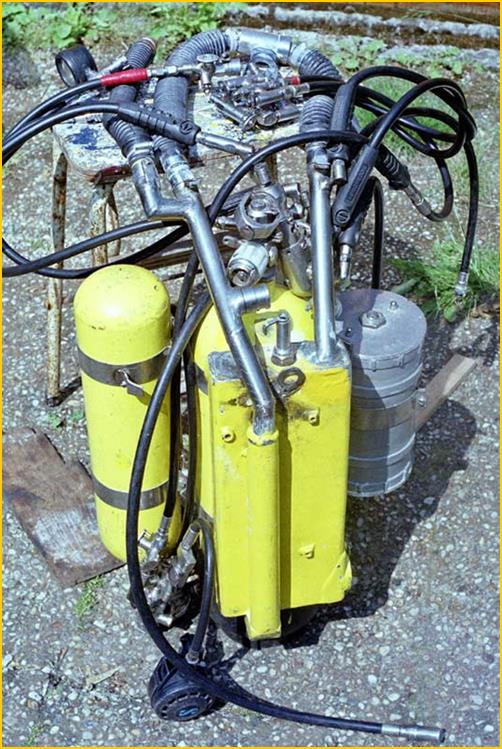

                                     Een geheel nieuw rebreath set.

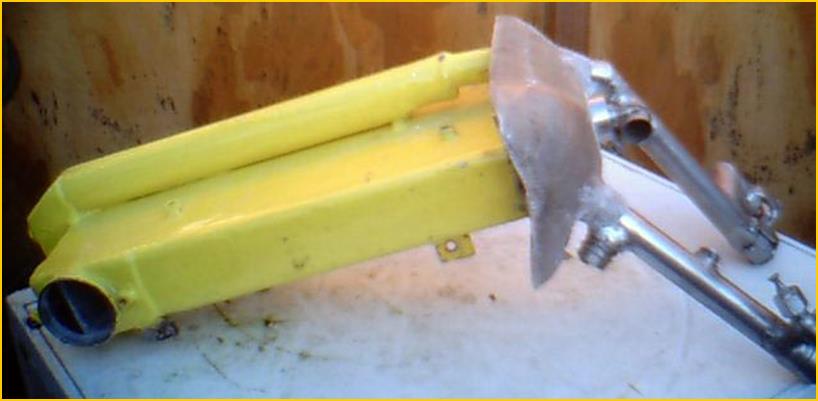

                                                       Een prima opzet zó. In begin jaren ’80 twee absorptie patronen gemaakt en een goed kunnen aanpassen voor deze set.

                                                       Voorjaar 2007.  Had een epoxy patroon in gedachten. Geld en tijd er niet voor. Later maar eens en die dan tevens geschikt

                                                       voor tweede helmsysteem. Ventilator dan af te halen bij niet helm gebruik. Deze set lichter en makkelijker klaar te maken.

                                                       Nu ook goed ruimte voor accupakket.  Een trimvest nu in gebruik als contralong. In het water is de contralong snel los te

                                                       koppelen van set. De grote drietrap reduceer: 200 bar – 26 bar – 10 bar. De 26 bar gaat naar reduceer/doseer systeem hangend

                                                       voor me. Dat veerhuis is afgesloten van druk omgeving en heeft een controle. Op de 4 liter cilinder ook een drietrap reduceer.

                                                       Boven op grote drietrap een huis met terug slag zuigertje. Daaraan de Hp slang ter kunnen vullen en manometer.

                                                       In dat zuigertje een kleine opening welke 6 l/min. Doorlaat.





                    64                           65

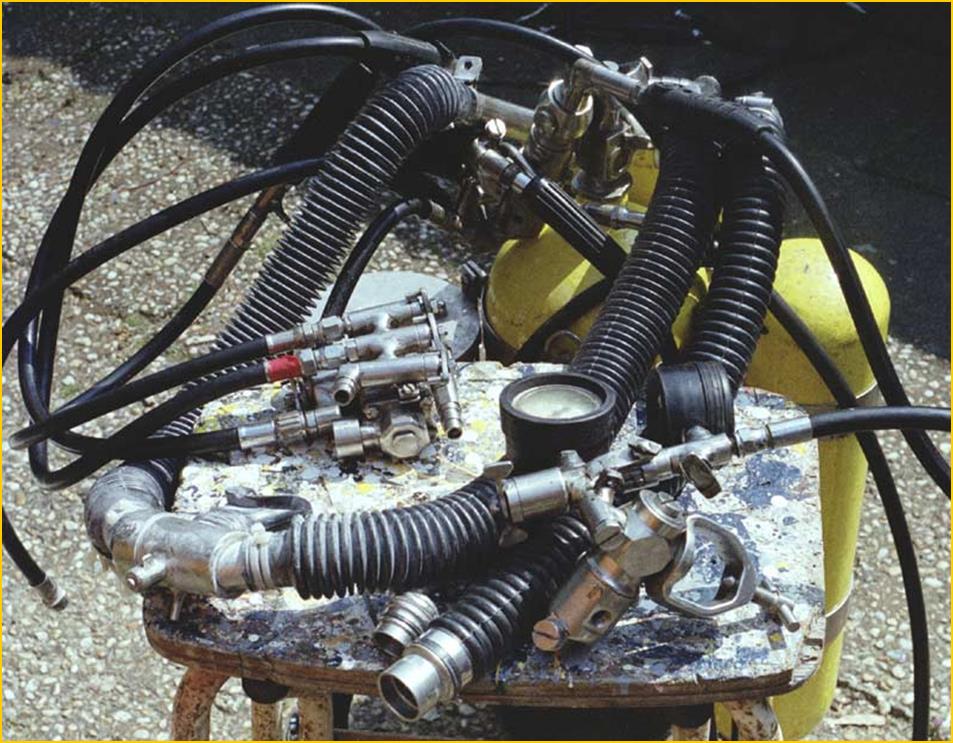

                                                                                                                                           Twee Hp slangen, van 10 L en 4 L cilinder, aan het reduceer/doseersysteem. De reduceer is afgesteld op 17 bar.

                                                                                                                             Op 100 meter diepte dan nog 7 bar boven omgevingsdruk. Ruim voldoende voor goede doorstroming  constante

                                                                                                                             dosering. Het doseerdeel heeft een paddenstoel met 8 restrictie openingen. Mocht het membraan defect raken

                                                                                                                              dan loopt de druk op; zo 30 bar, veerruimte volledig gesloten met controle. Kan dan de dosering aanpassen.



                   66                                        70

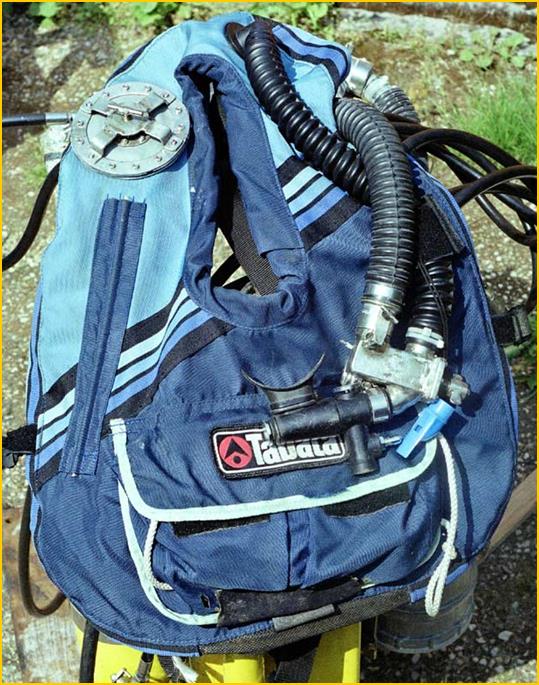

 Het trimvest goed kunnen aanpassen tot contralong. Een ontlastklep was zó prima in te passen.

 In de behuizing met aan de twee harmonica slangen een snel dicht te draaien klep.

 Na dicht draaien is snel de harmonica slang naar absorptie patroon los te koppelen. Aan die slang

 bungelt een afdichting.

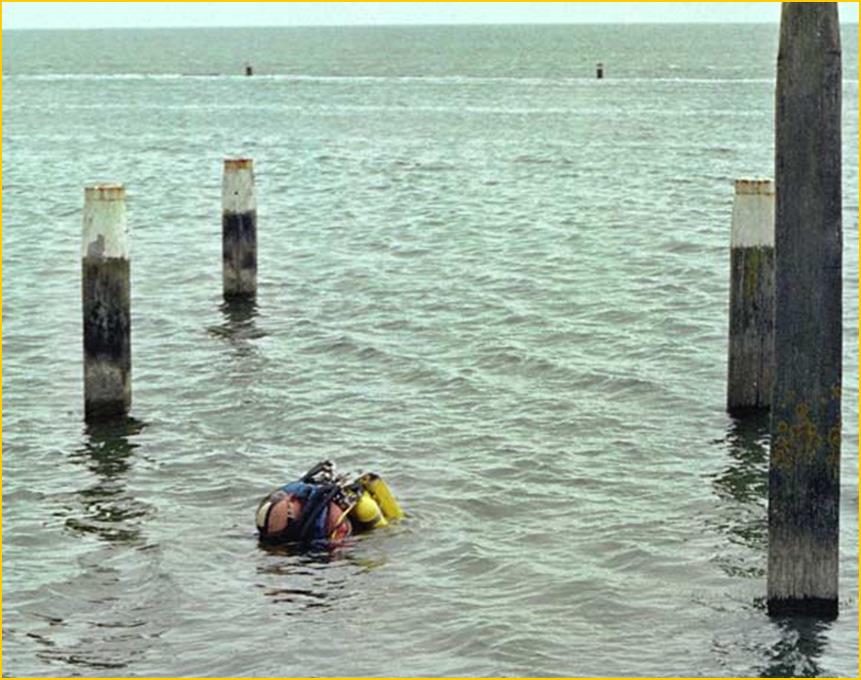

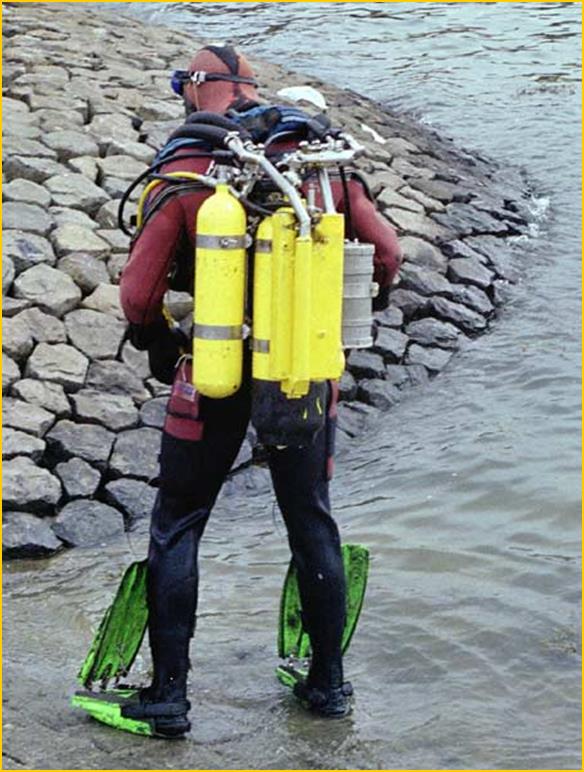

                                                                                                                                  Zo half mei 2007 een korte testduik met de nieuwe opzet. Kijken op deze zó beter ademt. Perfect nu.

                                                                                                                                  Ook zo 7 Kg loodballast nodig ter afgetrimd zijn bij start. Zo twee weken later de tijd tot langer onder

                                                                                                                                  Kunnen zijn. Toen ook even het volgelaatmasker uitproberen. Dat nu ook beter.



                                72                                  71

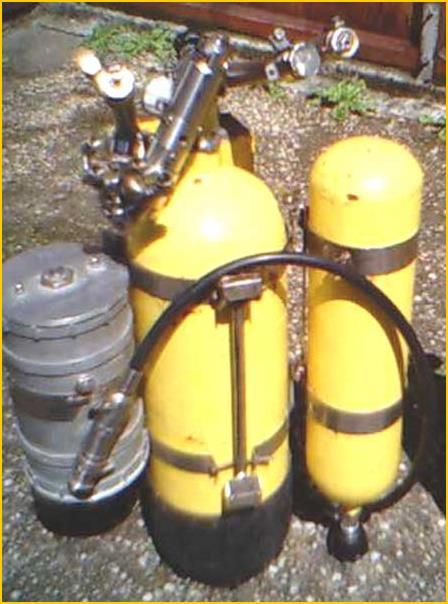

                                      Zes juli voldoende klaar. Gezien slechte weer die maand kon ik nog wat verder gaan. Uit een grote drietrap reduceer de twee veren gehaald welke nodig waren

                               voor laatst gemaakte kleinere drietrap reduceer. Had nog wat grotere veren liggen en kon die plaatsen in de grote drietrap. Kon nog voldoende RVS uithalen zonder

                               verzwakken. Die grote drietrap nu in gebruik voor tweede rebreath 10 liter cilinder. Dat RVS bandenstel ook nog aangepast voor de 4 liter reserve cilinder, absorptie

                               patroon en batterij pakket. Had nog een andere onderwater hoge druk vul mogelijkheid liggen. De afsluiter daarvan was niet juist en dat geheel ook nog

                              verbetert. Had nóg zo’n mogelijkheid liggen en nu drie goede mogelijkheden ter onderwater kunnen vullen. Dat vroeg nog om drie aan koppelingen tussen reduceer

                              en hoge druk slang. In die aankoppeling een zuigertje welke afsluit na barsten hoge druk slang. In dat zuigertje een stukje M3 schroefdraad welke zo 4 l/min. doorlaat.

                                Het is nu wachten op goed weer ter op zee onder gaan met alles!!



                81           83          82

                                             (12 januari 2008: het is wachten op de bestelde epoxy. Dan nog zo drie dagen.  Wat foto’s van het laatste. Betere komend weekeind.)

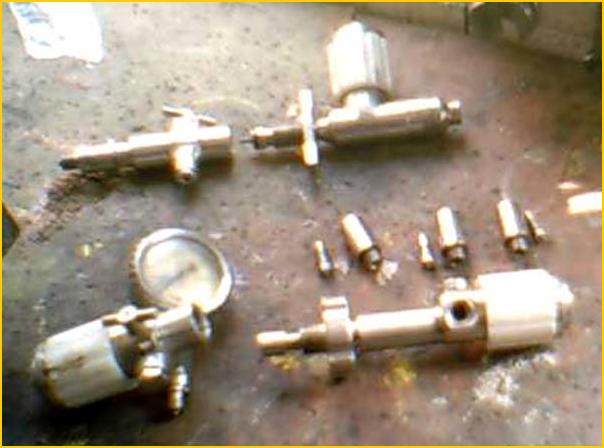

                                                     Links de OW vul mogelijkheid met betere afsluiter. Deze zat in brugstuk dubbel 10 en overbodig geworden.

                                                     Links onder een zó goede welke ik kort later maakte in zo 1986.

                                                    Tussen in de drie koppel stukken voor tussen reduceer en hoge druk slang.





                    0112_133519x                                    0112_142828x





   0120_125501x     0120_125923x    11   13

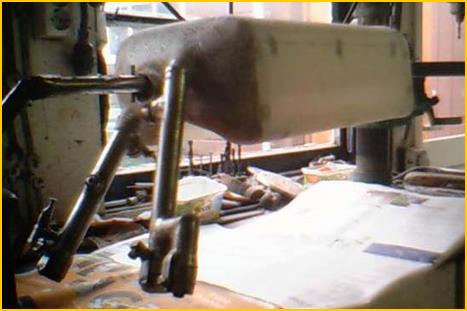

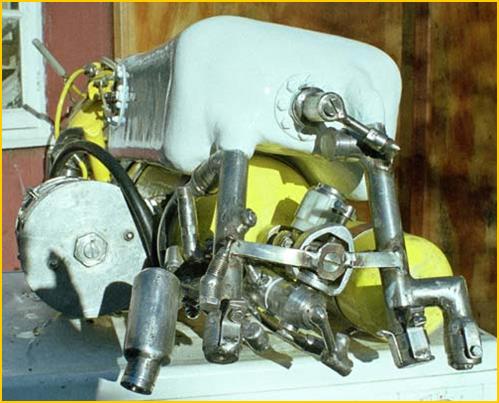

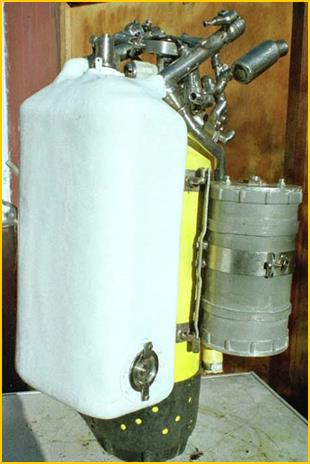

                                                       Het epoxy buitenhuis zo groot mogelijk gehouden. De RVS patroon binnenin er waterdicht in.   De naden gisteren van drie lagen voorzien.







     12      48       27

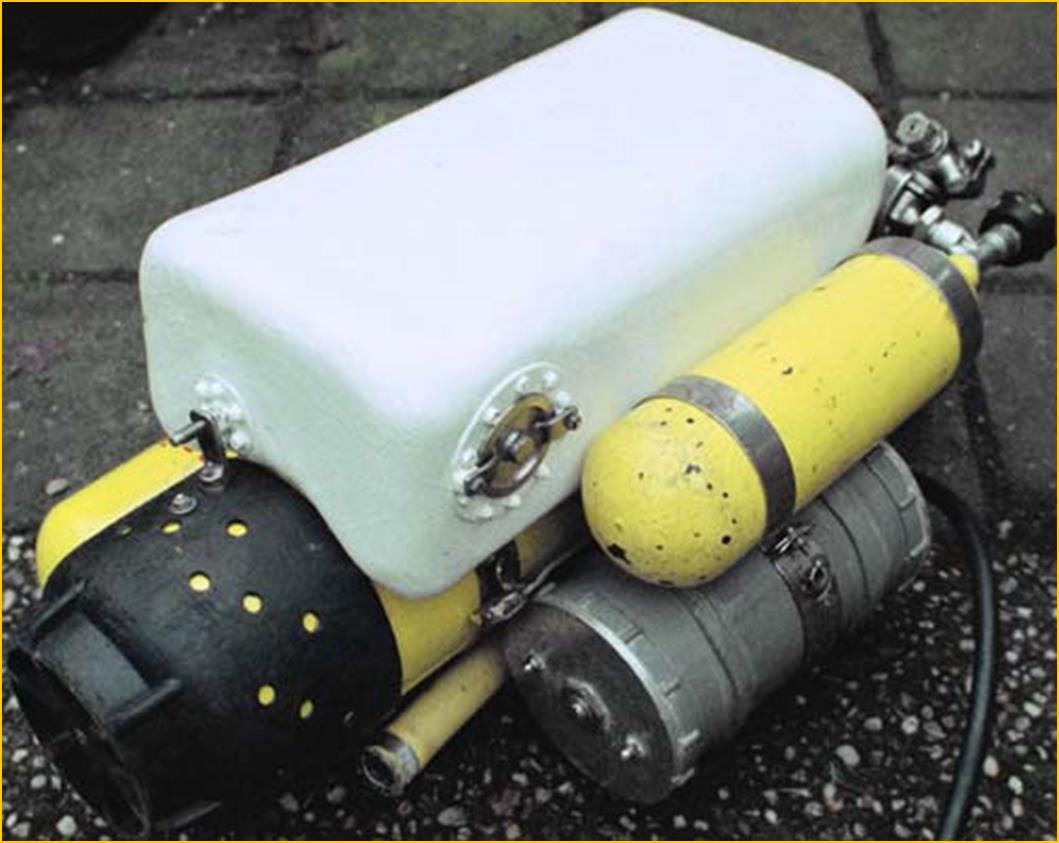

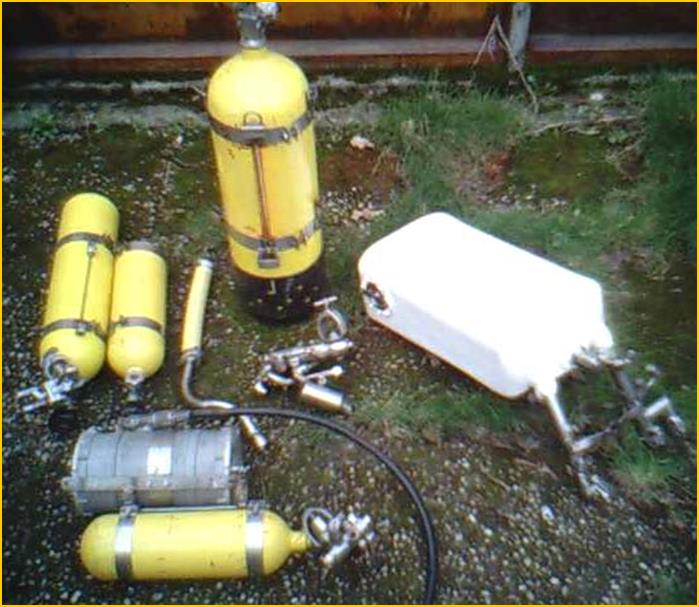

                                                                                        Twee 2 liter cilinders nog prima in te passen.  Het opbouwen rebreathset beneemt maar zo 5 minuten.

                                   Het ruime epoxy omhulsel met in de RVS absorptie patroon zó waarschijnlijk  een licht positief drijfvermogen. Het totaal gewicht nu flink minder, zo 47 kg.

                                   Uitademen nu rechts direct de absorptie patroon in. Even voor het epoxy huis een aansluiting voor opvang condens en wat lekwater via mondstuk.

                                   Het geheel snel op te bouwen. Om het accu huis mogelijk nog een epoxy laag en aansluiting op het huis naar deksel. Dat in april nog eens bekijken.





            50                    46

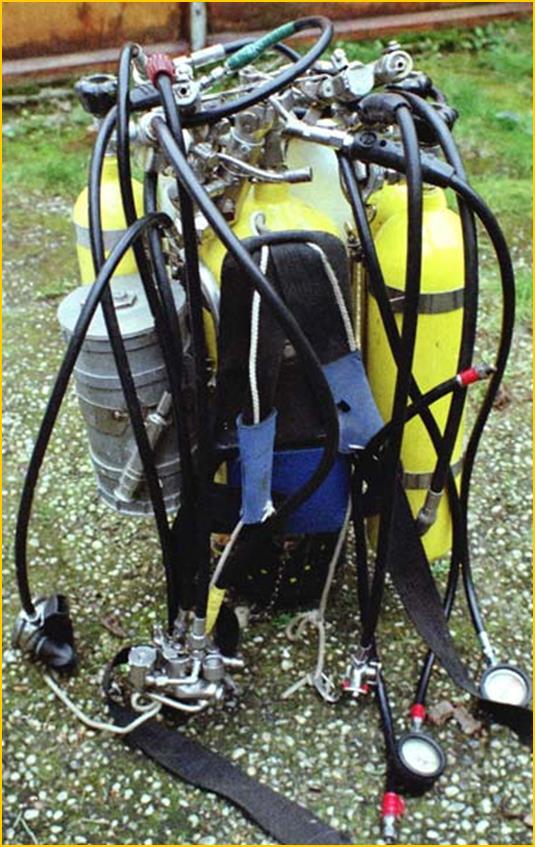

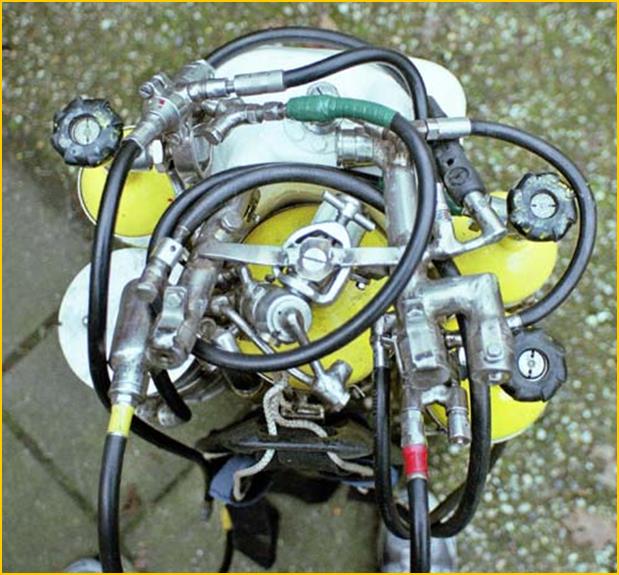

                           Het lijkt een wirwar van slangen zó, dat valt wel mee. Drie volledig van elkaar gescheiden systemen welke uitkomen aan het reduceer/doseer systeem voor mij hangend.

                           De veer huizen van de paddenstoel reduceren gesloten nu en via een Lp slang aan gesloten op het absorptie patroonhuis.
