     Helmsysteem 2, april 1995 – oktober 1998 - Beschrijving: Blauwe tissue










                                                               Voor ’95 al eens een nieuwe helm op papier gezet en wat onderdelen gemaakt. Was niet tevreden

                                                               over die opzet. Wel aardig wat werk aan gehad. Niet geheel voor niets. Kon er wat van gebruiken

                                                               ter verbeteren eerste helm. In januari ’95 weer geheel opnieuw en snel een betere opzet op papier

                                                               staan.  Was dat zó wel te realiseren?  Zou wel zien!  Voor het pittige draaibank werk kreeg ik alle

                                                               ruimte bij de Betonning. Pakte dat zo eind april aan.  Vooraf een aardige klus aan het maken van de

                                                               mallen voor de helm.  Pakte dat nu juist aan.  Zó een helm maken was makkelijk.



                                                         index.       67. Oktober 1998 - november 2002.        109. Index helmsysteem 2, vanaf 1995.



                                                              1                                                                                                                    2                                                                                                                    3

          1             3,-Als-1            5

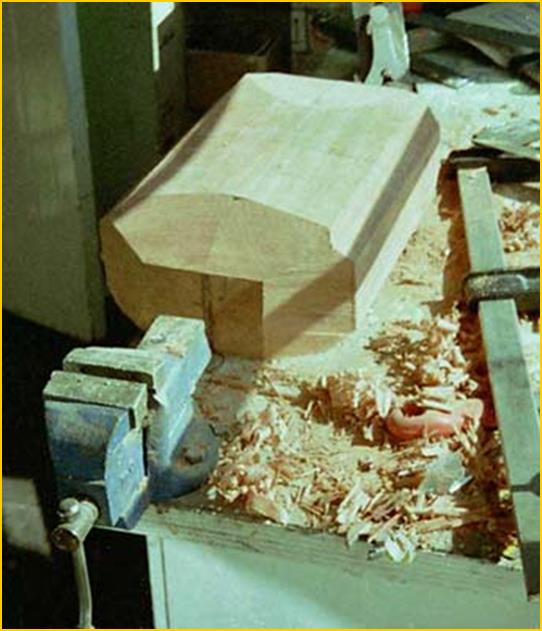

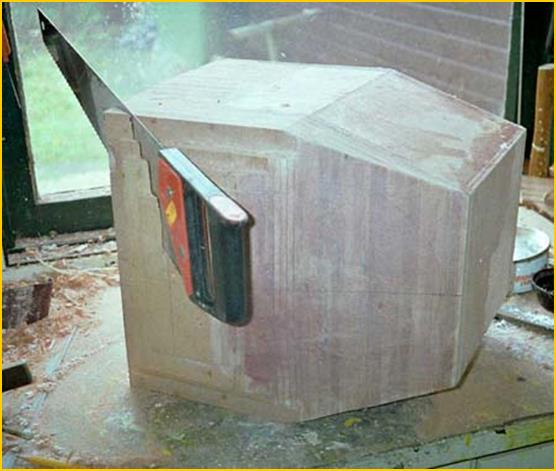

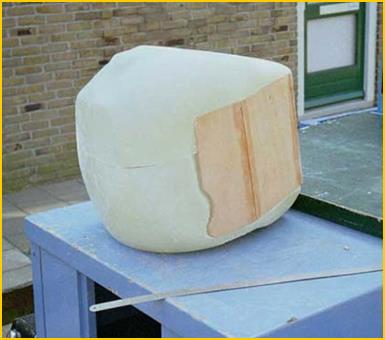

       Was een hele klus. Zorgde nu dat de binnen ruimte riant zou zijn!  Een vaste kraag nu tussen beide                                                   De mal goed in de was en andere. Bracht zo 18 lagen nylon aan.

      delen.  Dat het beter kon zag ik door het pittige andere niet.  Dat in ’03 als nog.                                                                               Het aanbrengen ging makkelijk, het afhalen ook.





                                                                                             4                                                                                                                                                                  5

                                          7                                        8

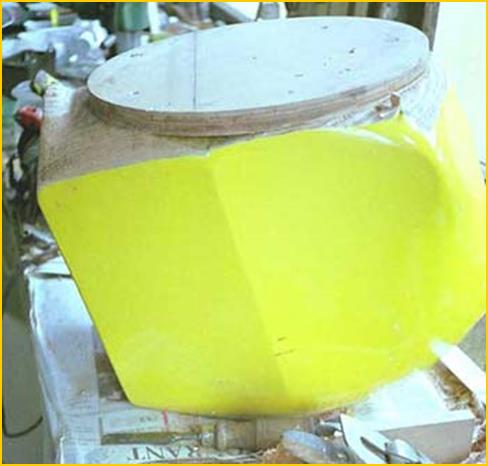

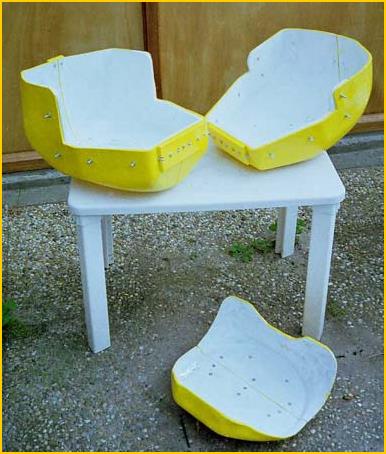

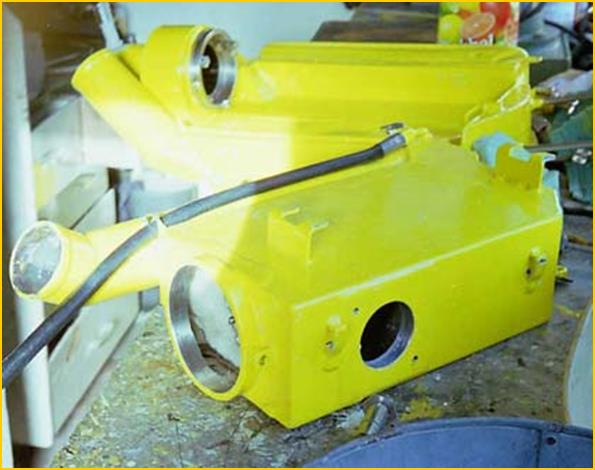

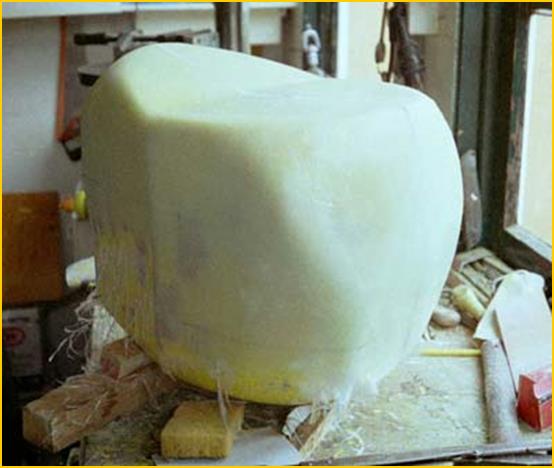

                                                           Mal voor epoxy longhuis.                                                                                              Alle mallen voor de helm en het schouderstuk klaar.



                                                                                               6                                                                                                                            7                                                                                    8

   9     10     11

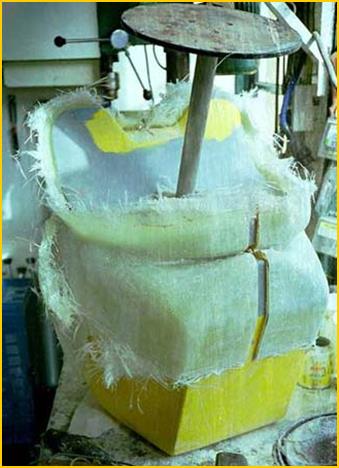

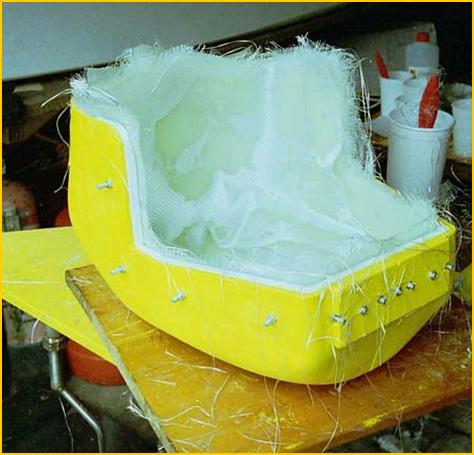

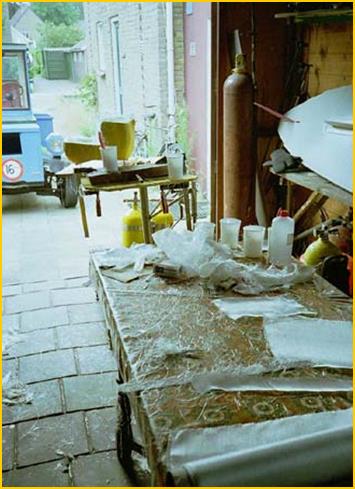

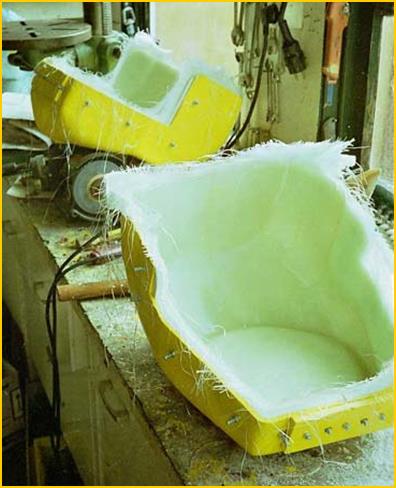

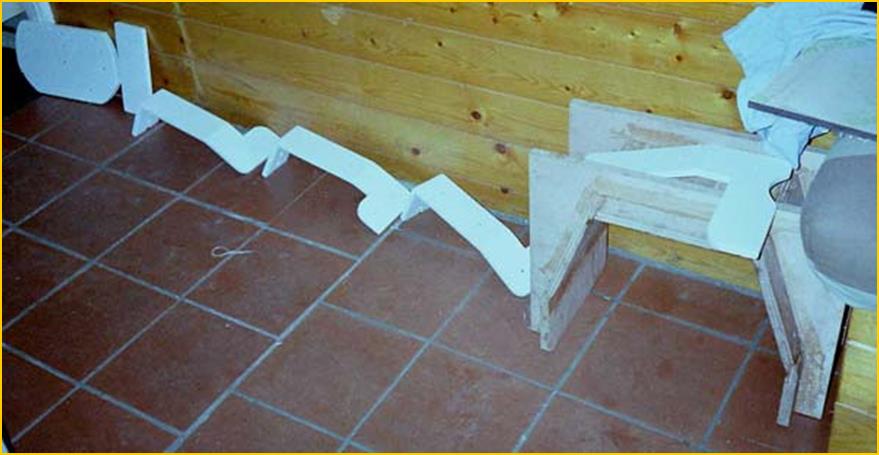

                  De verdere onderdelen voor de mallen en mal voor maken mal beglazing.                                De mallen volledig klaar.                  Lammeren (18 matjes) onder deel helm, ging prima.



                                            9                                                                                  10                                                                                11                                                                                    12

        12            13     14     15

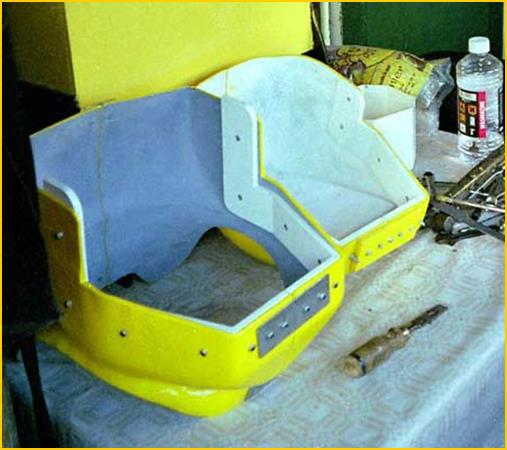

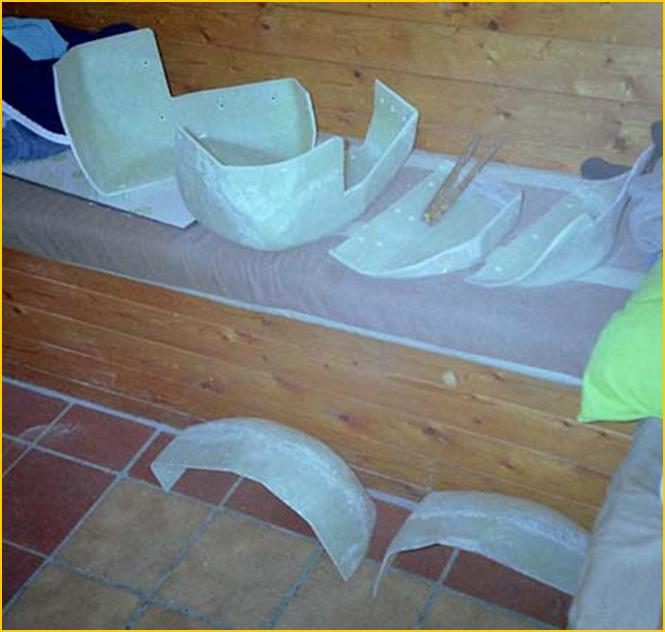

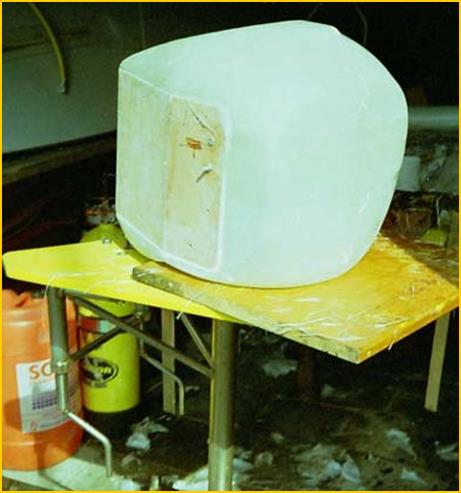

         Zorgde wel voor een goede open ruimte.      Zo half mei de beide delen klaar en laten uitharden.    Zo eind mei de beide delen goed te samen.



                                                                    13                                                                                                          14                                                                                                              15

                       16                 17                18

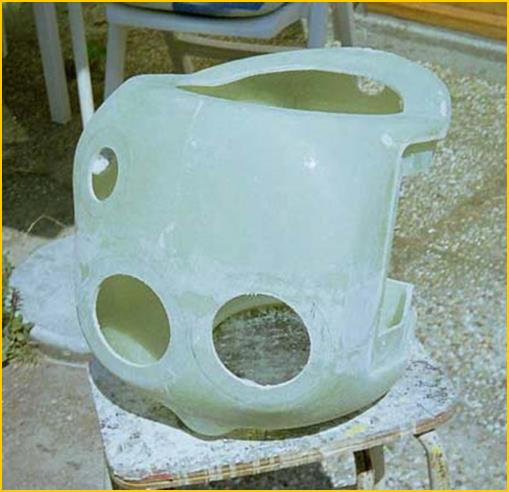

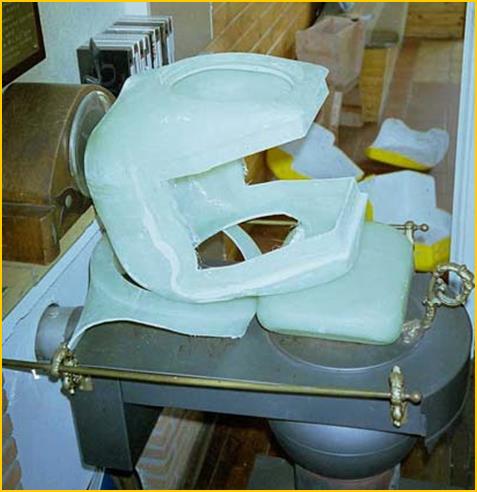

                                                                                                            In zo eerste helft juni het epoxy werk af.



                                                16                                                                                             17                                                                                    18                                                                             19

     19     20     21     22

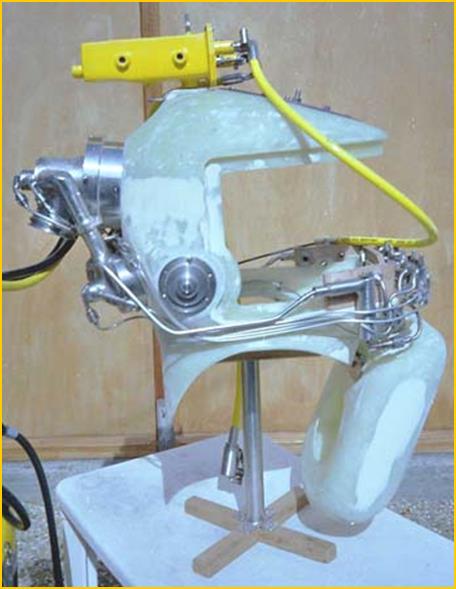

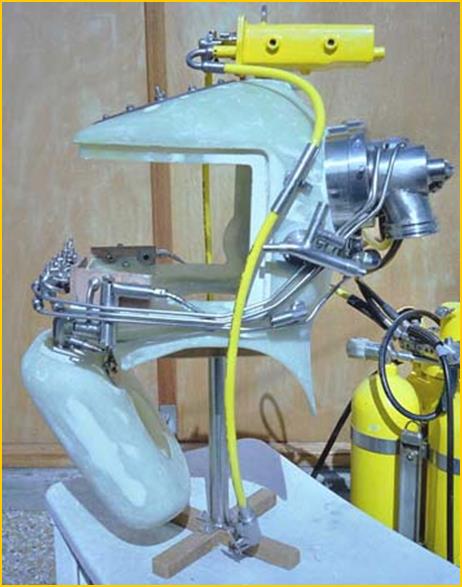

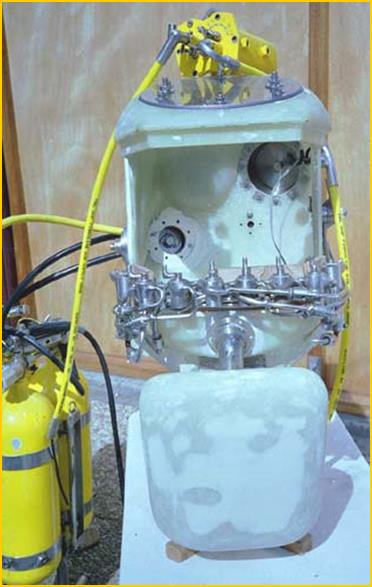

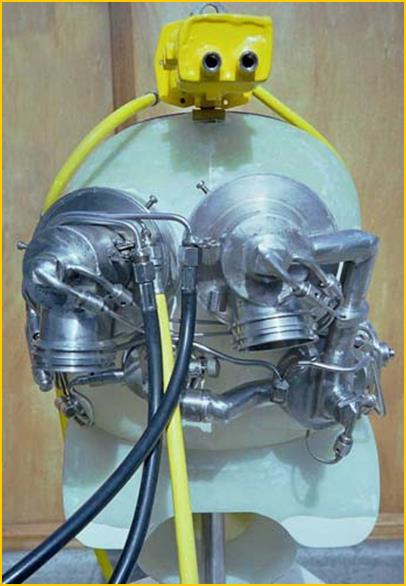

                     Vanaf half juni verder opbouwen.                    De dubbel 5 nog met afsluiters omhoog. De leidingen liepen zo achter wat ongelukkig. Veranderde        Alles werkte goed de eerste keer.

                                                                                    dat in ’96.  Voor 6 snel afsluitertjes, twee en drieweg.  Twee te veel naar gouw bleek.



                                                                20                                                                                                                                                                             21

           23                24

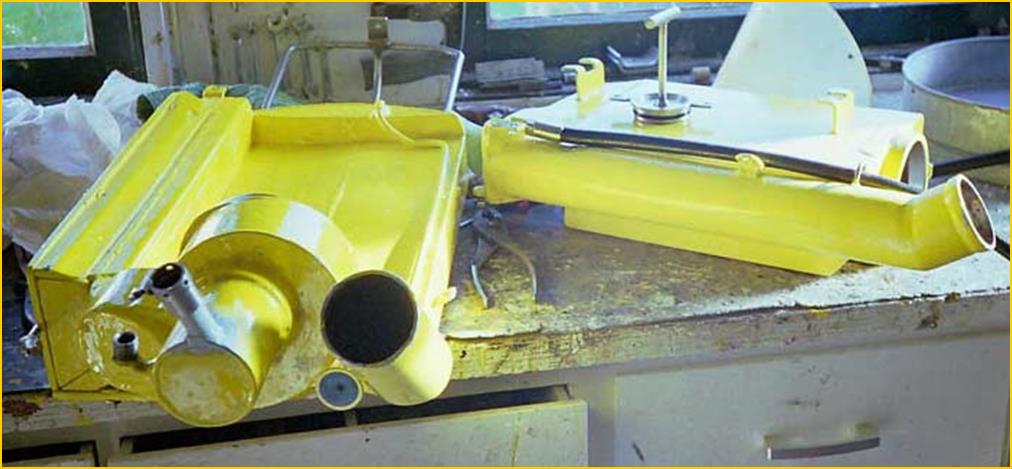

                De absorptie patroon en koelhuis met op de ventilator.                                         De ventilator zorgt voor een ruime ventilatie zodat onder rebreath duik vrij in de helm geademd kan

                De absorptie patroon is variabel te vullen.                                                      worden.  Deze foto en meerdere flink uitgerekt.



                                                                                                                                                                                                                                                                         22

                                                                                              25

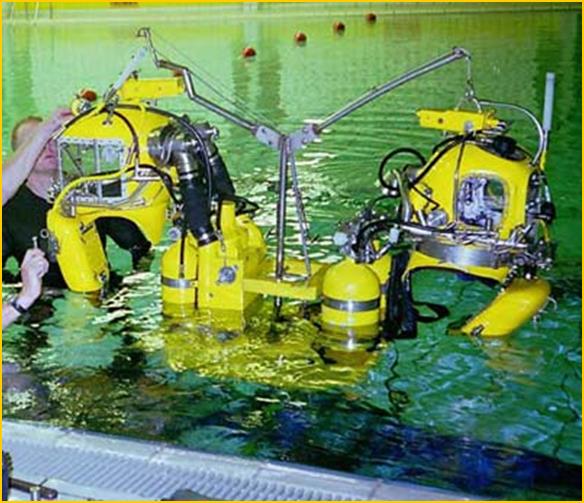

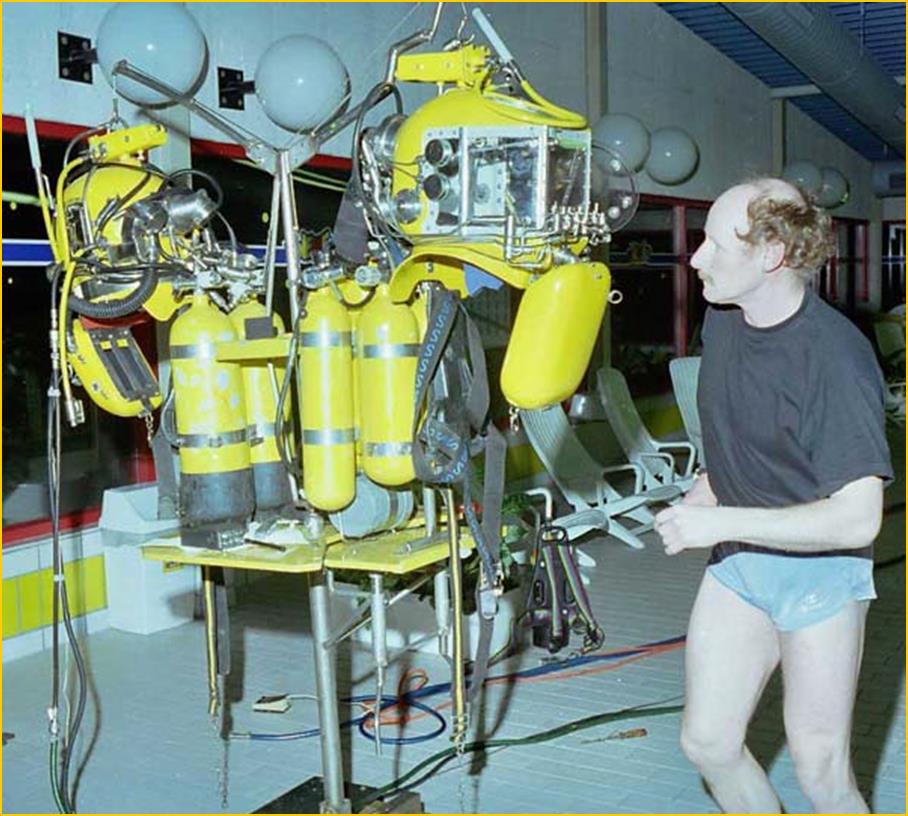

                                                                                                  Met beide helmsystemen in april ’96 even in het zwembad. Het opbouwen benam zó té veel tijd.



                                                                                                                                                                                  23

                                                            26

                                                                                                  Goed in balans bij iets te zwaar.  Prettig nu die flinke ruimte in de helm. Kon overal goed bij.



                                                                                 24                                                                                                                                                                          25

         28          29

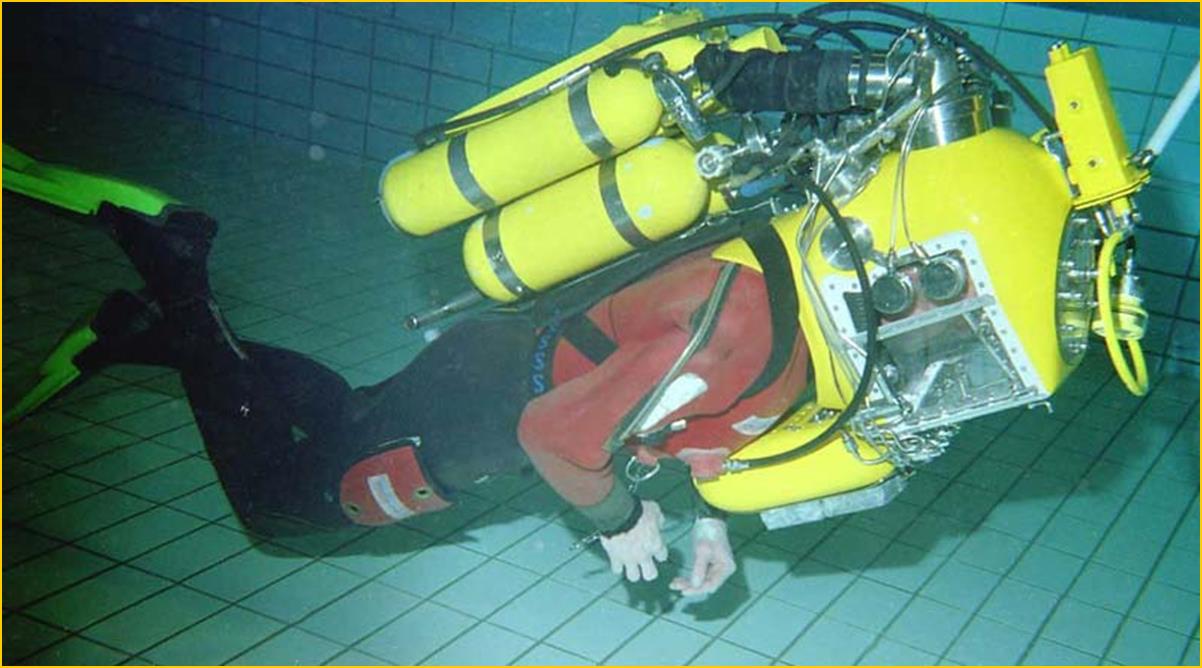

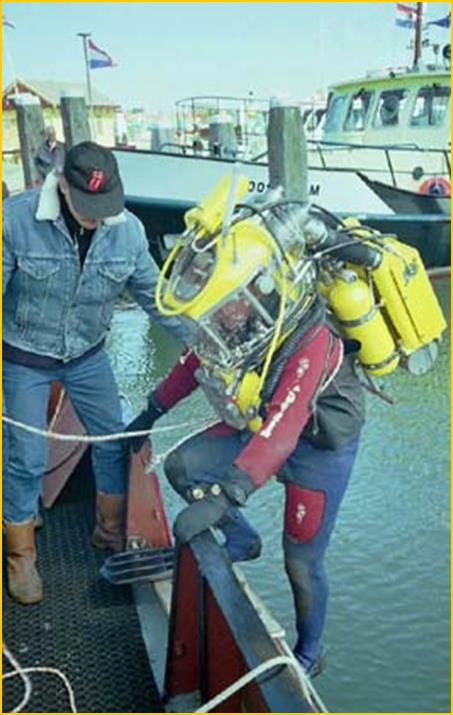

   Twee leden duikclub er even mee onder, Alfred en Menno.          Nico had zó een goed zicht naar voren.  Een totaal uitzicht véél beter dan in het oude Standaard helmsysteem.





                                                                         26                                                                                                                27                                                                                                  28

      30         31         32

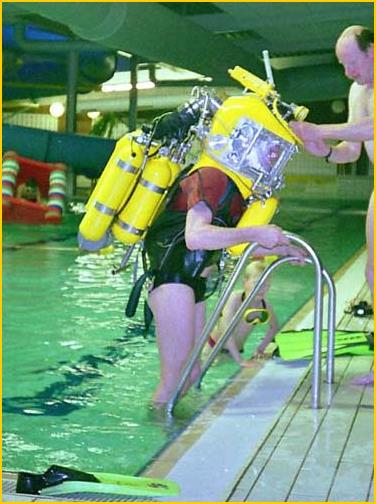

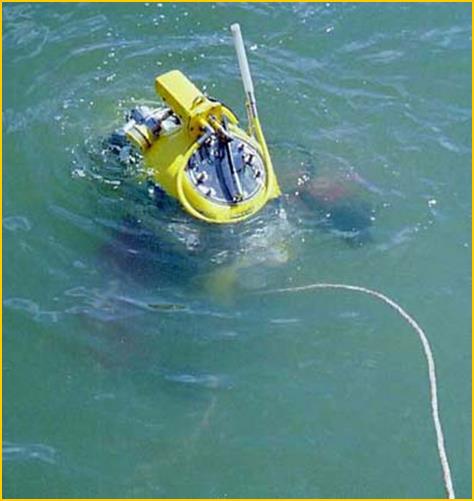

    Ondanks het pittige gewicht (totaal zo 106 kg) is goed de trap te nemen. Loste dat probleem in ’04 op.                                                                   Later in ’96 zó eens in het zwembad.





                                                              29                                                                                                                       30                                                                                                                  31

           33                  34               35

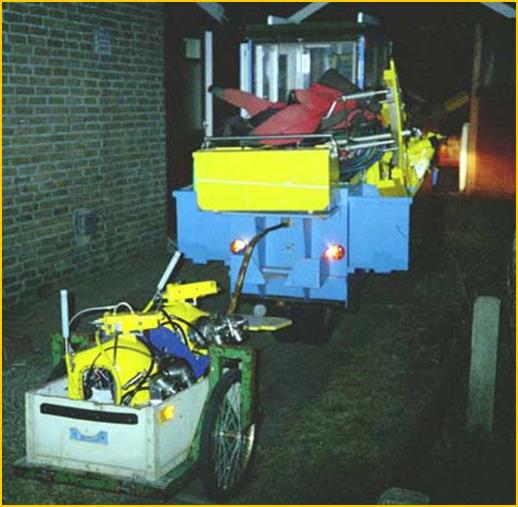

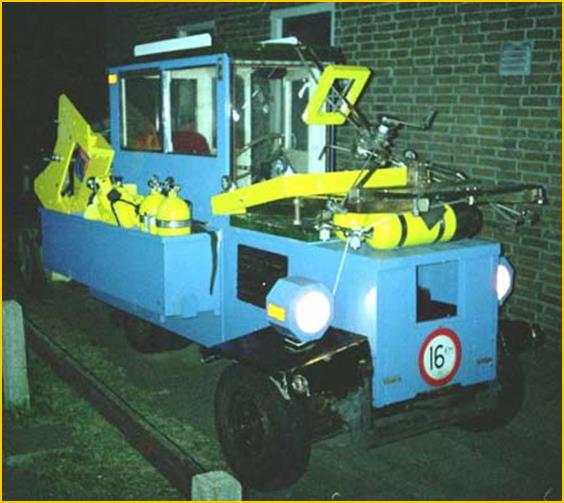

                   Met eigen vervoer weer terug.



                                                                     32                                                                                                      33                                                                                                    34

                       36        37        38

                                                                                                  In mei ’96 een lid club (Sjoerd) er even mee onder.   Het vraagt een paar keer voor prettig vinden.



                                          35                                                                                    36                                                                                                                                     37

         39-helm-tuin-juli-97       41     40

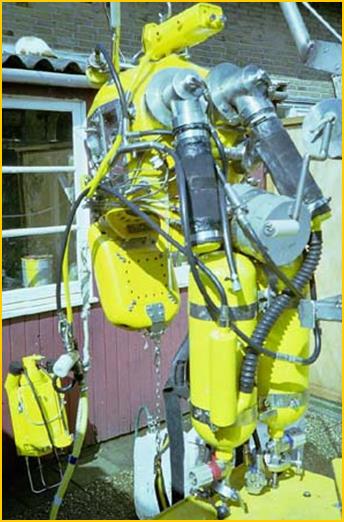

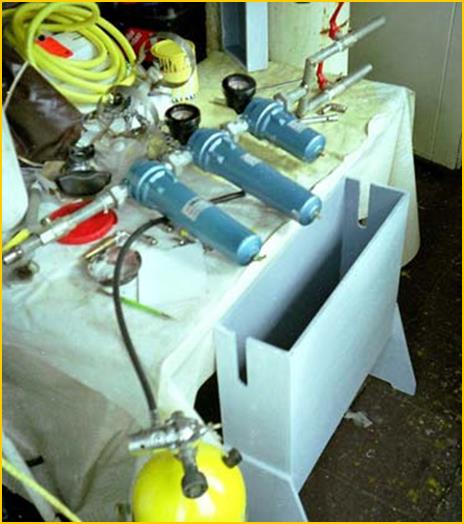

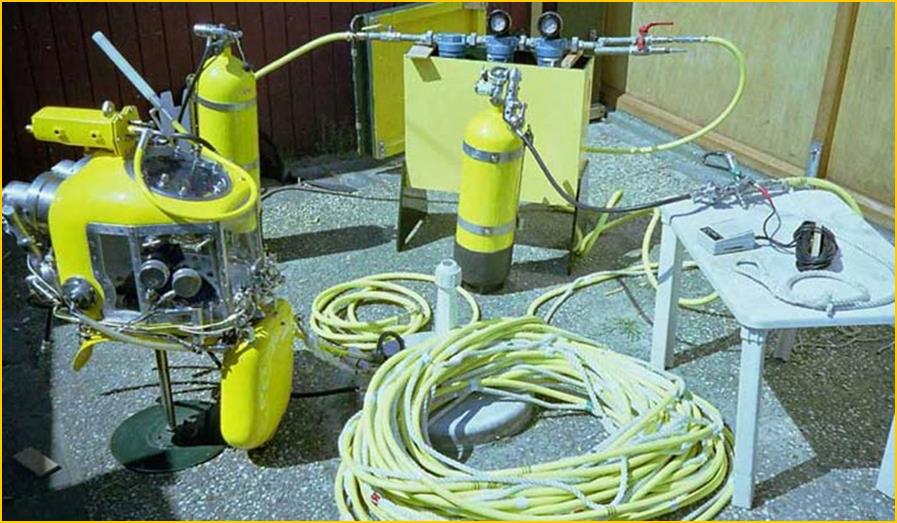

        In juli ’97 een ruisdemper spoellucht zó aangebracht. Deed dat kort later beter.  De decompressie       Juni ’97, een nu aardige 55 meter lange spoellucht verbinding klaar met telefoondraad in.

       tank eerder verkocht. Het filtersysteem bleef achter. Het kwam mooi van pas.



                                                                    38                                                                                                                      39                                                                                                          40

                     42                           43                            44

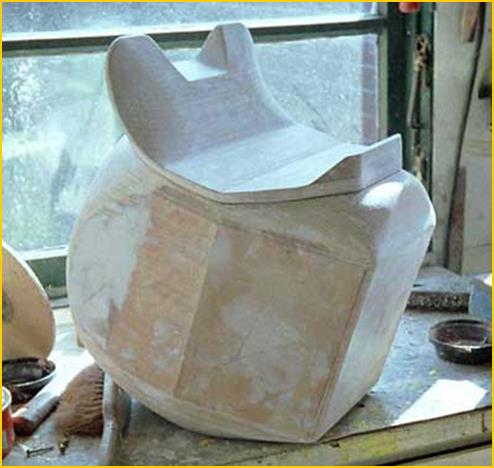

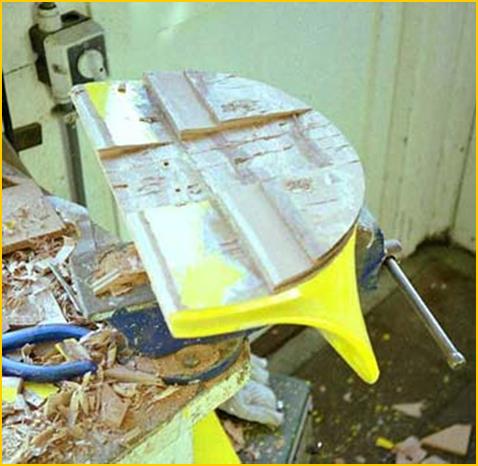

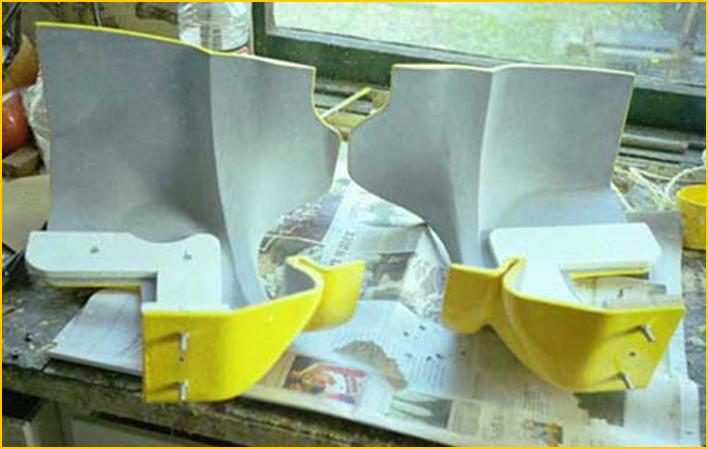

                                                                                                                                      In najaar ’98 het houten voorbeeld aanpassen voor volgende (?) helm.



                                                                                                                  41                                                                                                                                                      42

                                           45                                   46

                                                                             De binnen ring groter van diameter.                                                                                In oktober ’98 de mallen klaar.





                                                                                                                           Boven.
