Rebreath helmsysteem 2, 2002 – 2003. - Beschrijving: Blauwe tissue            Totaal: 40 foto’s.









                                                                                  In 2002 weinig tijd voor veel .  Dat vanaf het voorjaar dit jaar weer wel.  Een vaste kraag in de helm was niet juist zó.

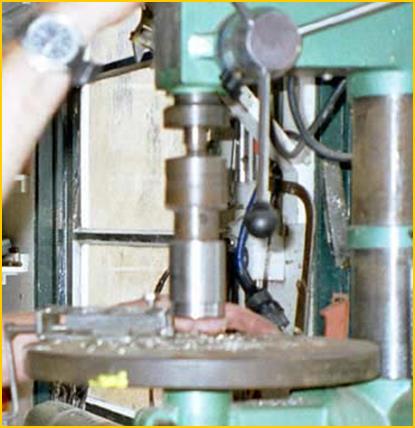

                                                                                 Dat eens goed bekeken en in april pakte ik aan.  Kon nog een keer gebruik maken van de draaibank bij de Betonning.

                                                                                 De constructie van de helm liet het goed toe.  Veel zaag werk en lastig draaiwerk volgde.  Kreeg in mei een goede opzet

                                                                                 Klaar. Meer nog gedaan dit jaar, dat in ander blad beschreven.



                                                                              index.      69. De aanpak in 2004.     70. De aanpak in 2005.



                                                               1                                                                                                               2                                                                                                                  3

                        1                     2             3

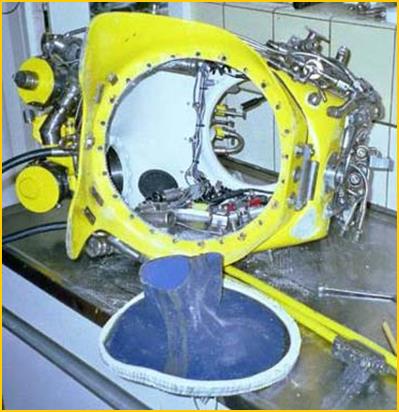

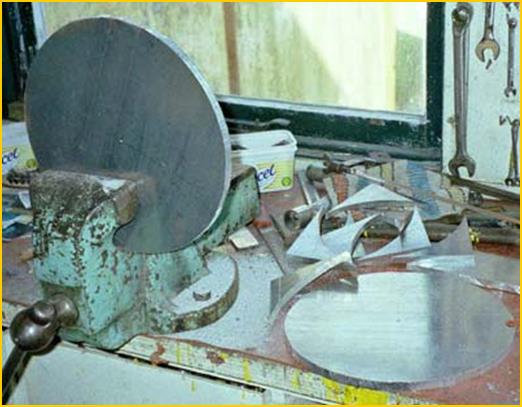

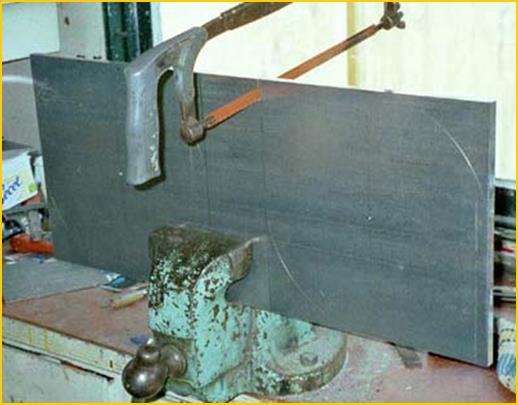

                                      De oude opzet uit gezaagd.                                                                                                  Een goede kwaliteit aluminium, even geen R.V.S.



                                                                              4                                                                                                                        5                                                                                                6

              4             5            6

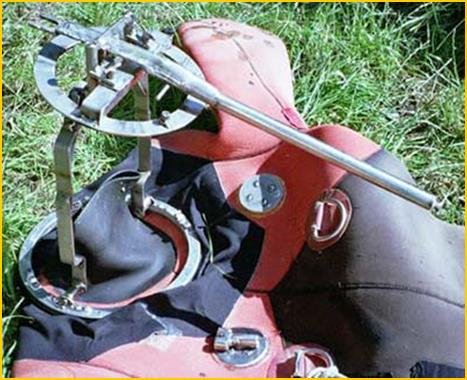

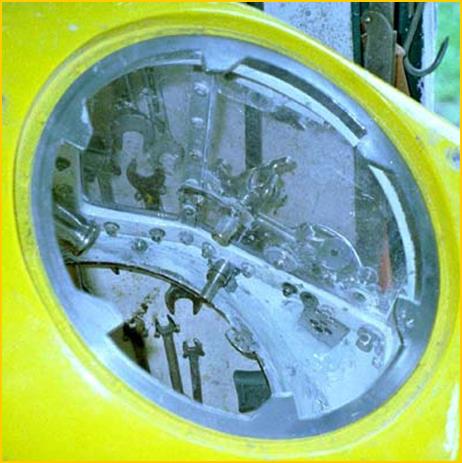

                      De R.V.S. basis voor in de helm was wat lastig goed te krijgen.                                                       Een doorvoering voor borgen en verschuiven aluminium ring was goed in te passen.

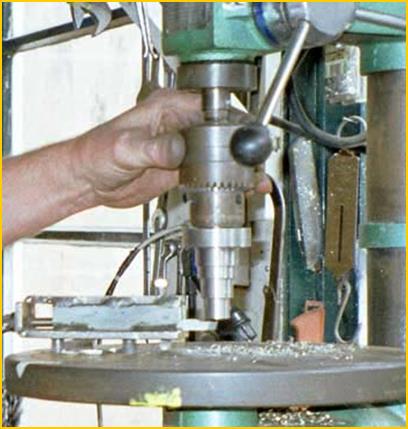

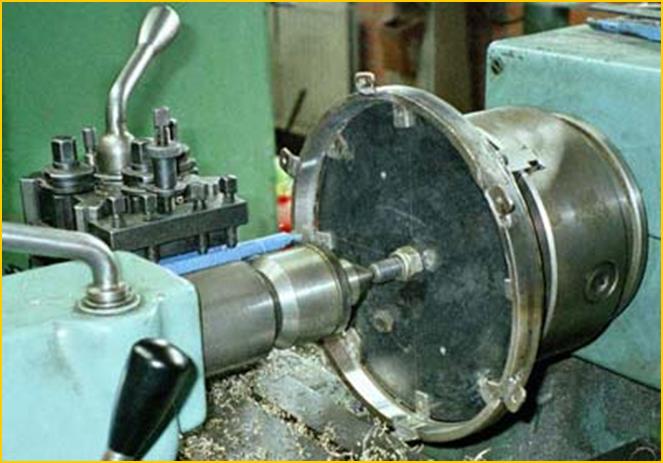

                      Tóch nog één keer aan de draaibank. Had geluk.



                                                            7                                                                                                                             8                                                                                                                     9

                   7                   8                 9

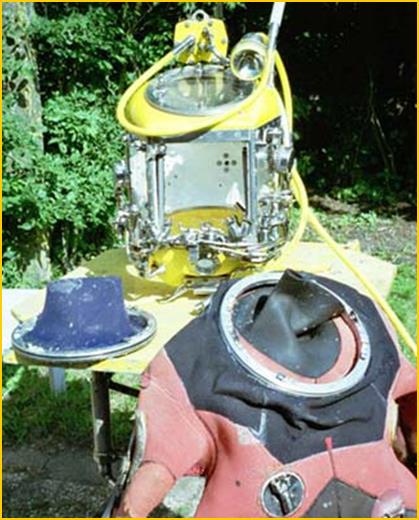

           De aluminium ring via tri laminaat goed op pak gekregen,                        De R.V.S. basis solide geplaatst.

           helaas té laag naar gouw bleek. Dat in najaar ’04 opgelost.



                                                                        10                                                                                                                      11                                                                                        12

              11         10         12

  De korte brede neopreen verbinding goed beveiligt zo.   staaldraadje in zodat                     Had nét voldoende ruimte voor de doorvoering verschuiven ring binnen.

             geen té grote kracht op de verbinding kan komen.



                                                                            13                                                                                                               14                                                                                                15

          21      13       14

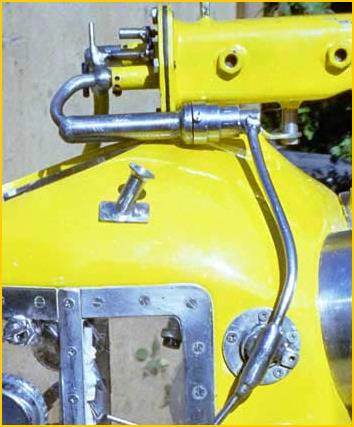

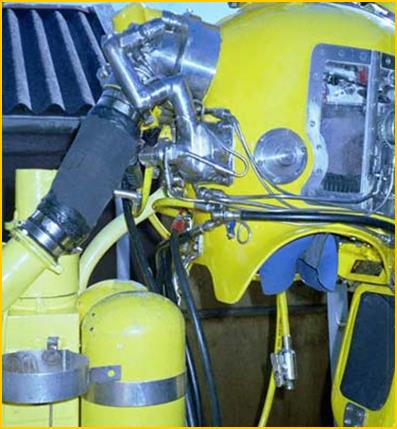

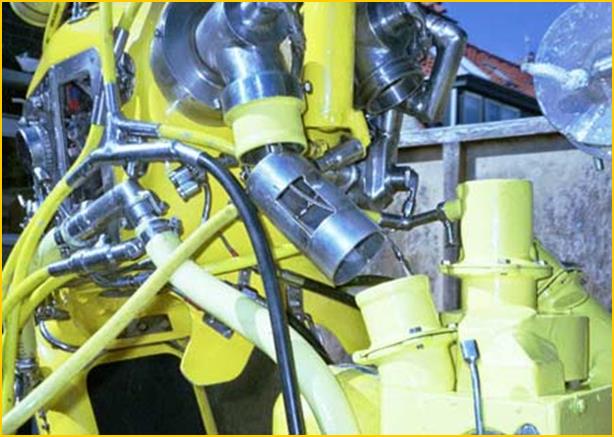

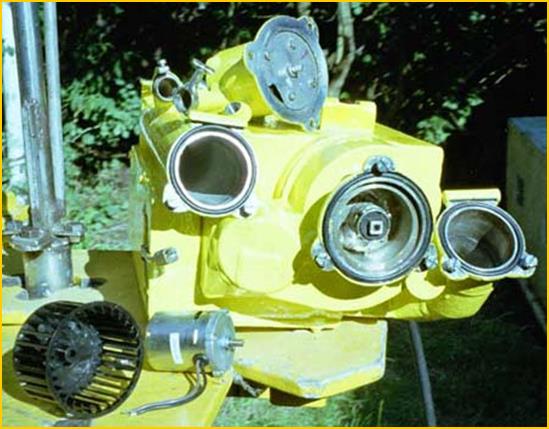

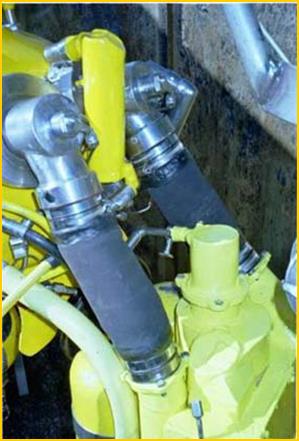

                 Later leidingen aan reduceer gelast en die aangesloten op de mengsel afvoer.                                                            In 2002 toch wat gedaan.  Het motor huis snel demontabel gemaakt.  Ook een betere en snellere

                 Geen water meer waar omgeving druk bij moest komen. Dat vervormde wat                                                            bevestiging aangebracht voor de korte brede slangen op absorptiehuis geheel.

                 waar door omgeving druk in veer ruimte kon komen. Een tegenvaller.  Maar

                 ook de techniek zó (wel goed) oogt niet. Veranderde grondig in voorjaar ’05.



                                                             16                                                                                                      17                                                                                                             18

                       15                16              16

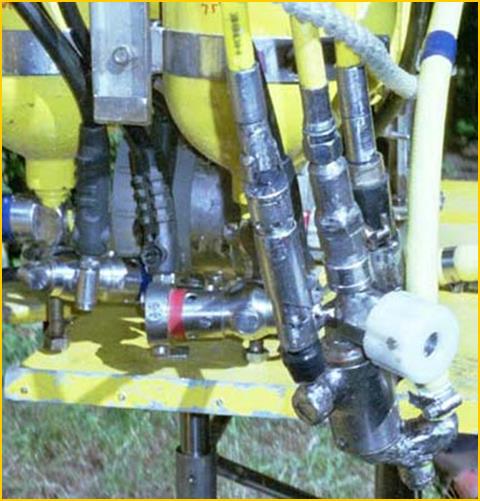

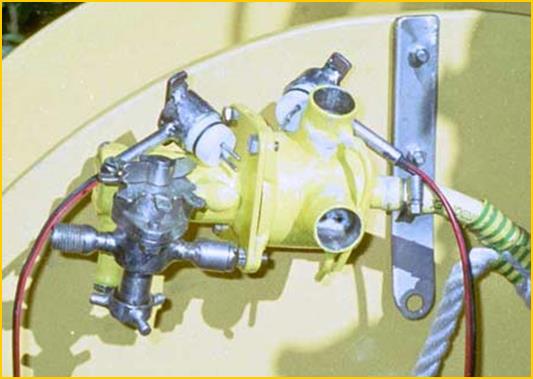

                                                                                                                             De aansluiting oppervlakte verbinding met afsluiter.                 Die aansluiting aan einde verbinding goed voor aan helm te plaatsen.



                                                              19                                                                                                                           20                                                                                                        21

                17             18            20

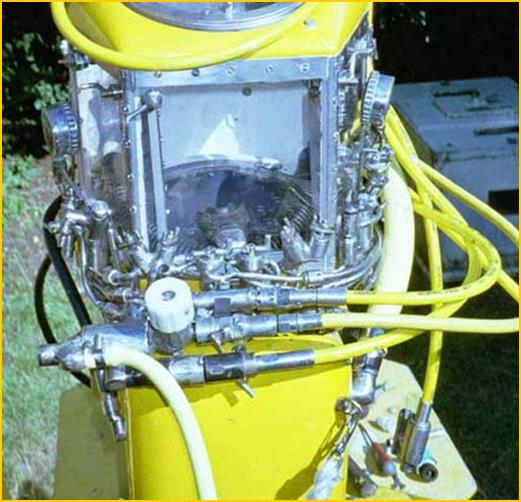

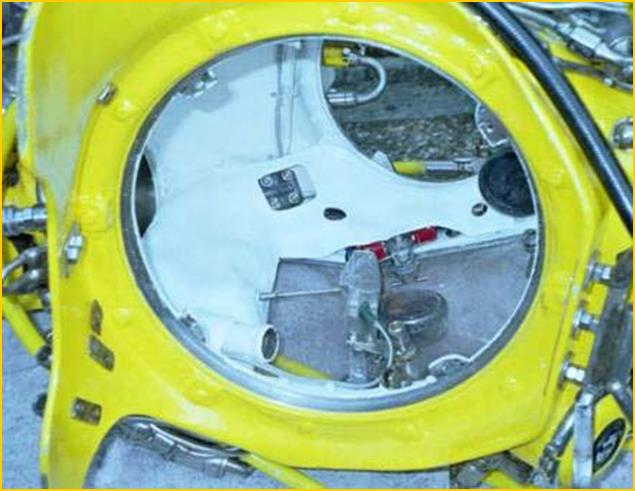

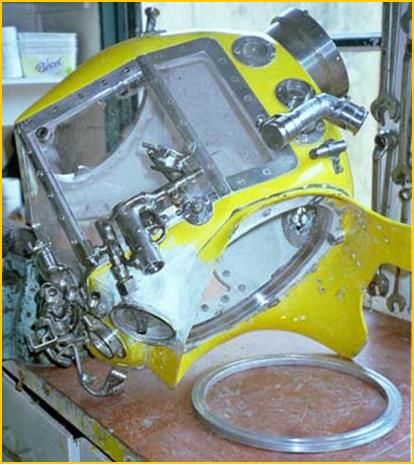

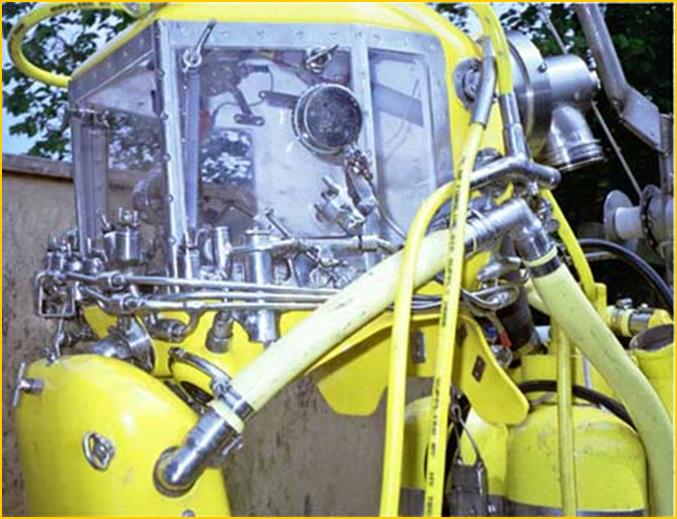

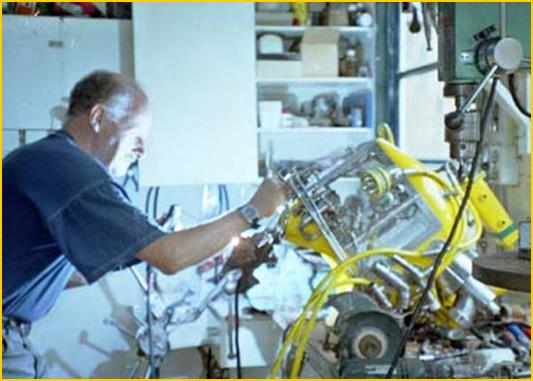

                Wat laswerk onder het voorglas.               Aansluiting huis voor begin oppervlakte verbinding met aan doseersysteem en 0-ring              De eerste poging tot inbrengen aluminium ring in de helm.



                                                                                                     aansluiting voor telefoon en stroom. De draden door de luchtslang.  De stroomdraad                Gezien omtrek O-ring vraagt dat een aardige kracht. Die

                                                                                                     was niet zwaar genoeg.  Mogelijk nog zwaardere in te krijgen.                                                     Eerste poging erg lastig zó maar kreeg wel in. In najaar

                                                                                                                                                     2005 loste ik dat probleem goed op.

                                                                 22                                                                                                                     23                                                                                                                24

                 22               23              24

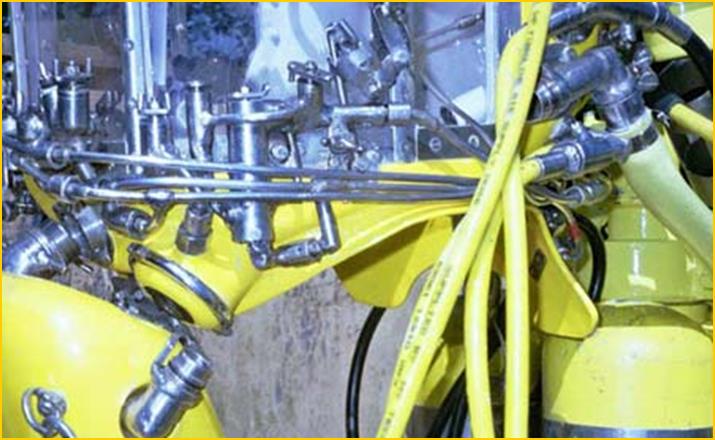

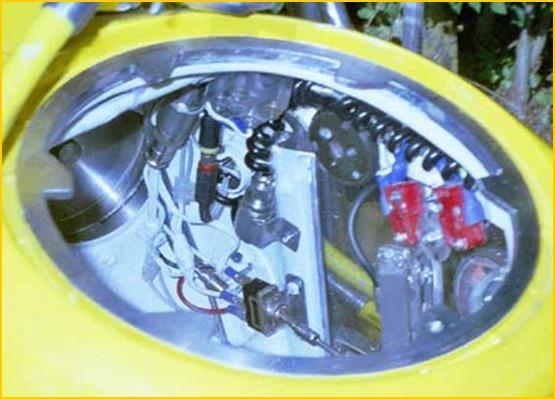

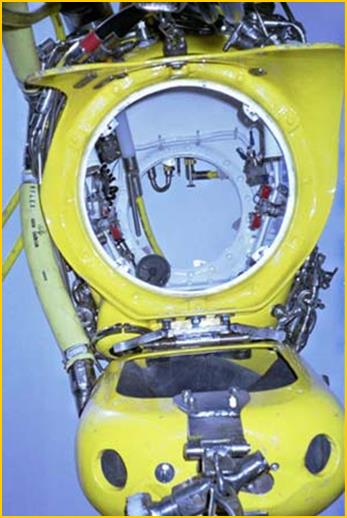

     De eerste poging tot inbrengen aluminium ring in helm. Gezien omtrek O-ring        De bedrading aansluitingen en schakelaars té in beeld.  Kwetsbaar zo en slecht ogend.

     vraagt dat een aardige kracht. Die  eerste poging erg lastig zó maar kreeg wel in.

     In najaar ’05 loste in dat probleem goed op.



                                                                25                                                                                                            26                                                                                                                27

                        25                     26                    27



                                                                            28                                                                                                                                 29                                                                                                    30

              28             29           30

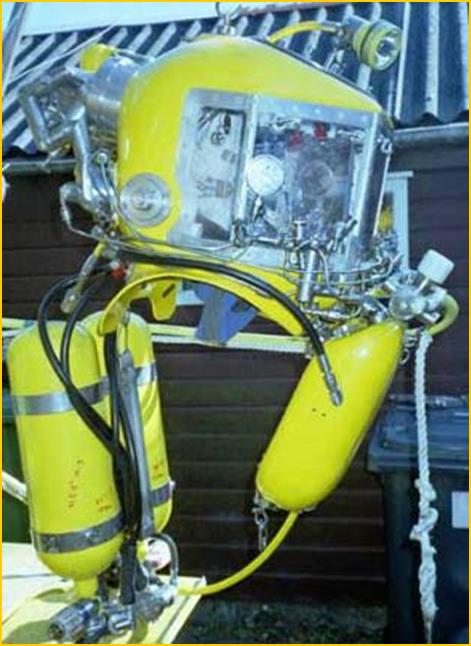

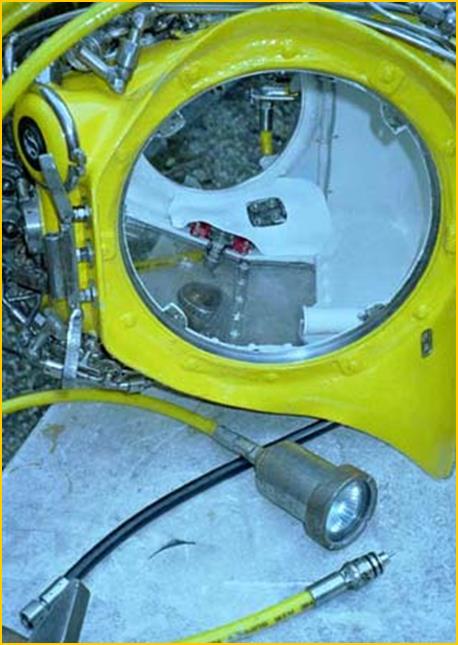

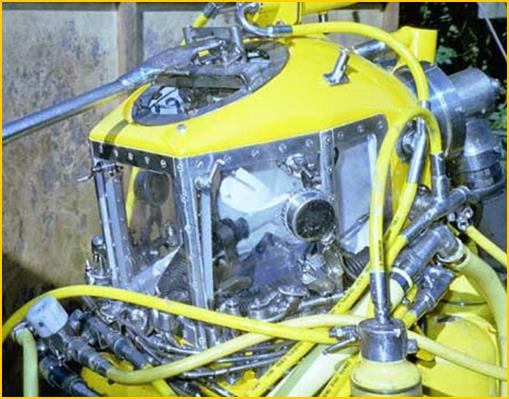

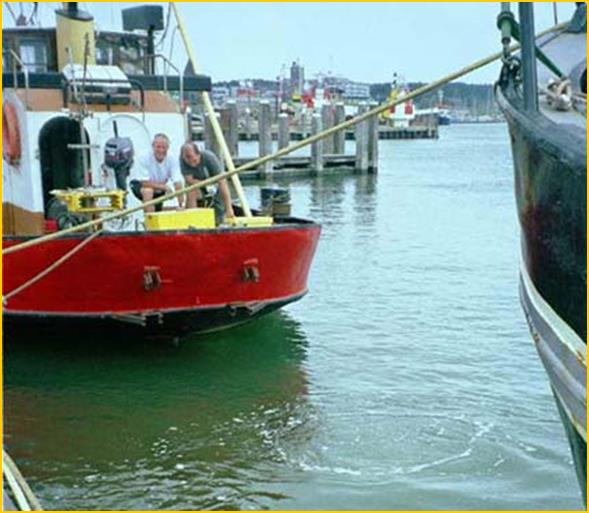

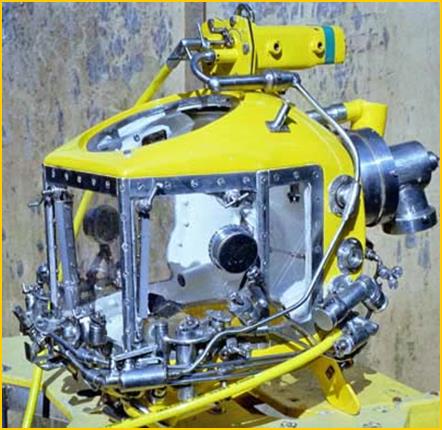

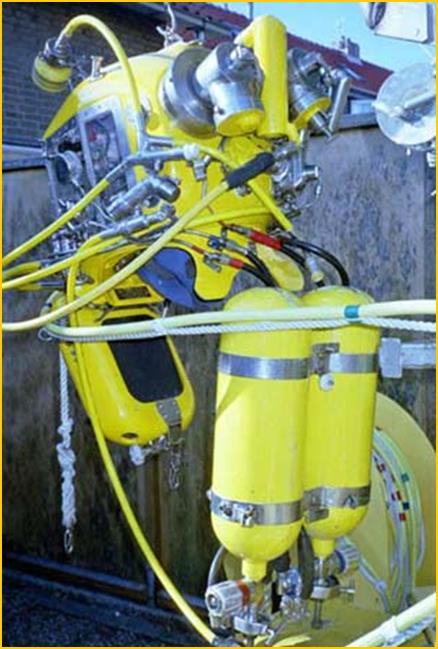

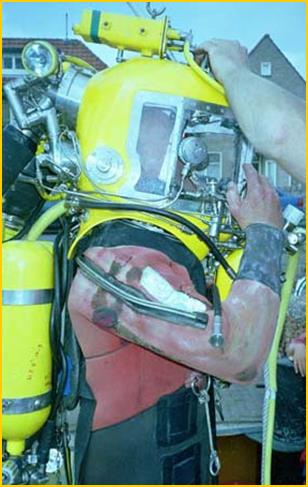

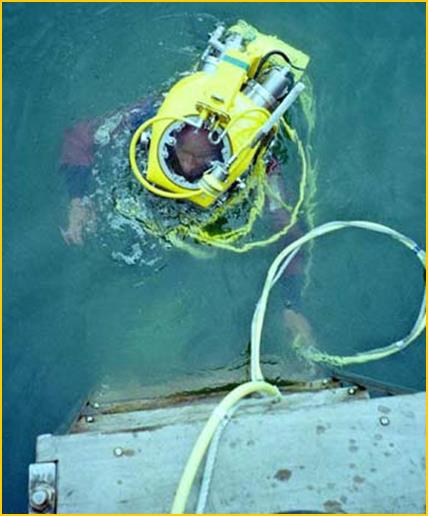

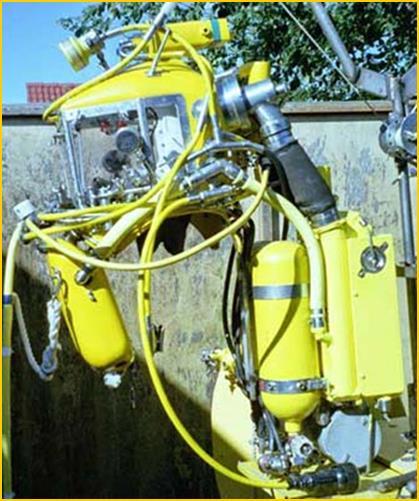

            Dat nu aardig weg gewerkt.  Ook de verlichting in de helm beter.                                                                                                                                                      Begin augustus zover dat aan en in de haven eens uitgeprobeerd kon worden.

            Lampjes nu in drukvaste behuizing.



                                                     31                                                                                                      32                                                                                                                       33

              31              33             34

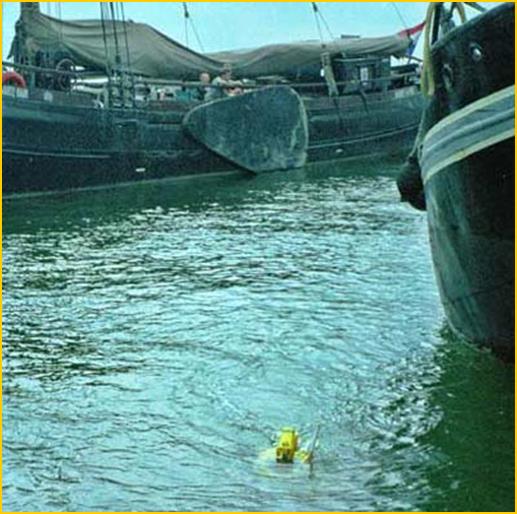

                                 Het inbrengen van de ring benam zó té veel tijd, mede door gebrek aan speling.       Onderwater was het een pracht zó.  De ring solide op pak gelijmd, geen drup water meer in de helm.



                                                      34                                                                                                            35                                                                                                                           36

             38                  36               37

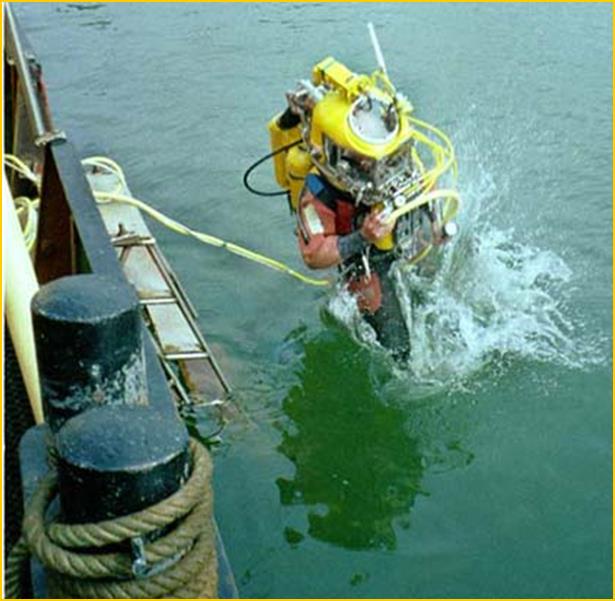

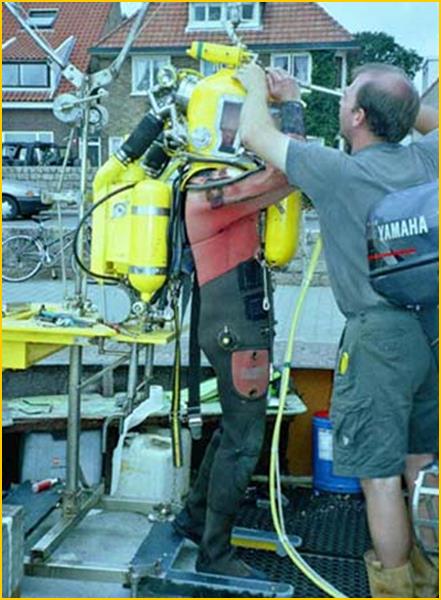

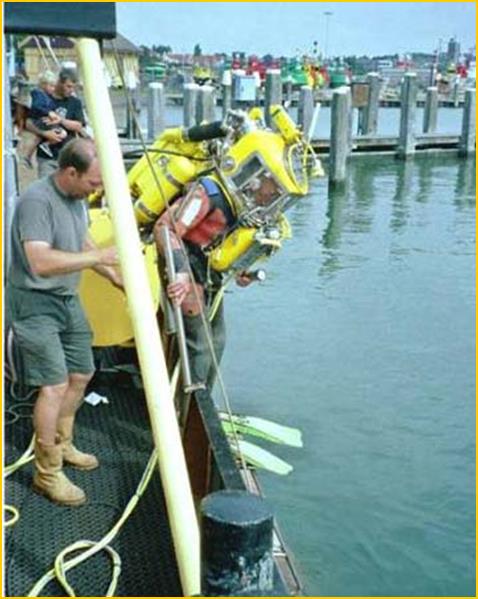

                                                                                                                                                                         Jan en Johan  zorgden voor een goed verloop.  Het was een leuke duik, alles werkte naar behoren.



                                               37                                                                                        38                                                                               39                                                                                 40

         39       40      41       42

           Vanuit de helm kon omgeving druk nog in het zenderhuis komen.  Loste dat nog heel goed op.                                                   De bediening zender goed linksonder voor.
