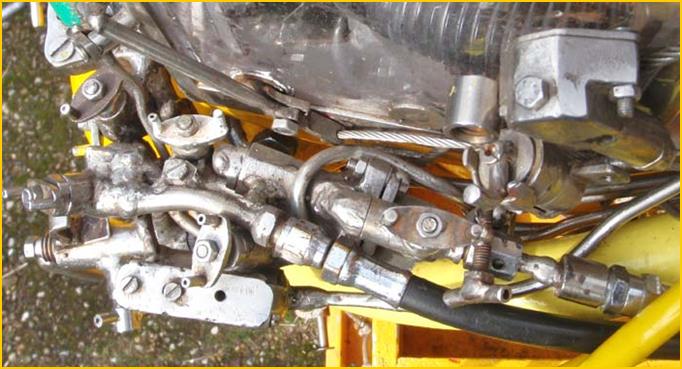

De membraam reduceer onder linker zijglas is de reserve mocht de rechter uitvallen. Alle gescheiden cilinders zijn om te leiden. Ook deze reduceer voor de constante Helium toevoer. De Helium heeft een eigen restrictie en dat via een snel uitneembaar plaatje direct na afsluiter boven op reduceer. Dosering Helium komt uit op motorhuis ventilator. Afsluiter (wit) sluit afdaal tweedetrap af. Onder (op foto) aan reduceer de afsluiter toevoer als reduceer rechts uitvalt. In hoek linksonder de afsluiter toevoer Helium cilinder. Daar even boven de afsluiter (geel) algehele toevoer naar systeem onder voorglas. Daar boven (bruin) afsluiter doseersysteem links. Veerhuis reduceer gesloten. De controle rechtsboven. - Beschrijving: Perkament


  Reduceer-links-van-boven

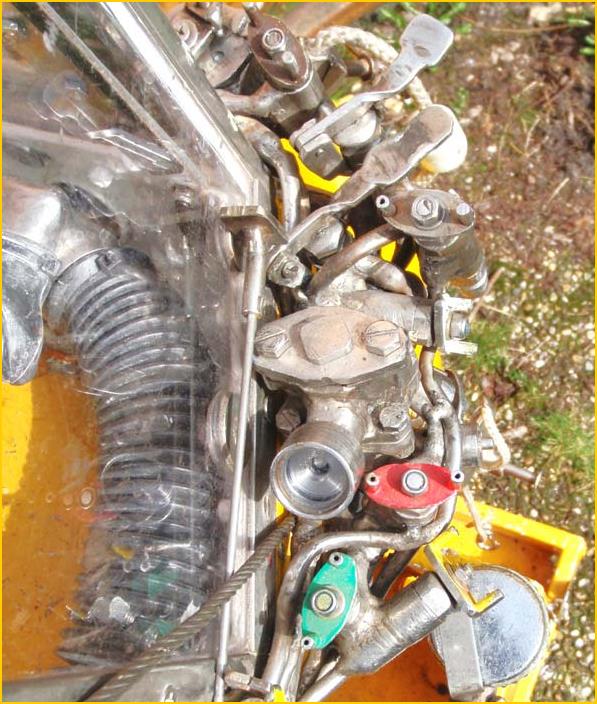

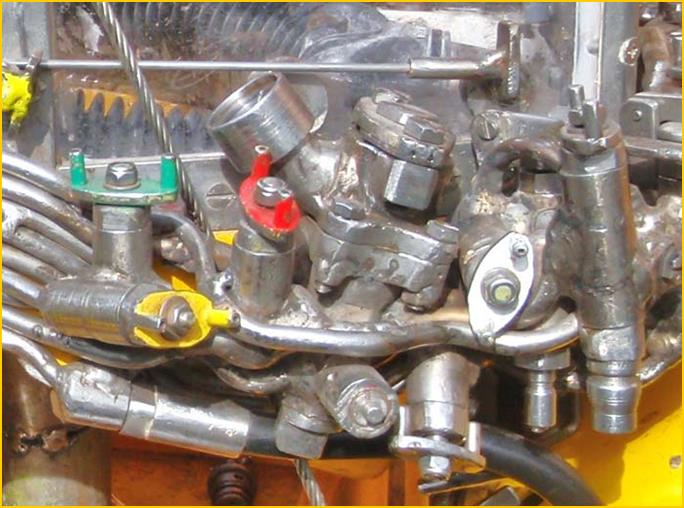

De membraam reduceer onder rechter zijglas enkel voor de twee/drie mix in de cilinders. Veerhuis gesloten, op dat huis een behuizing. Als pen in omhoog komt dan membraam defect. Druk op membraam dan van 15 bar naar zo 28 bar boven omgevingsdruk. Afsluiter groen van 5 liter cilinder links – rood van 5 liter cilinder rechts – geel van de afhaalbare 4 plus 2 liter cilinders aan rechter 5 liter cilinder. Wit de afsluiter tweede trap. Geheel onder de afsluiter toevoer naar voren direct van reduceer. Daar links van een overdruk behuizing. Geheel onder de doseer toevoer naar de contralong. Onder afsluiter (wit) de inflatoir aansluiting droogpak. Afsluiter geheel rechts voor lage druk aansluiting losse cilinder of nog extra twee liter cilinder aan duikpakket met 100% zuurstof in. Die cilinder aansluiten wanneer nodig. Rechts (foto onder) twee strippen, een voor bedienen bypass droogpak de ander ter snel brengen mengsel in de helm. De reduceer is uiteen te halen zonder geheel uit te halen. De algehele techniek om de helm is nu makkelijk en snel af te halen. Vele RVS leidingen te zien. Deze solide en betrouwbaar. Alleen naar paddenstoel reduceer rechtsachter op de helm een tweede leiding. De eerste té veel dicht en daar was niets aan te doen. De tweede geeft nu voldoende naar tweede trap achter op de helm. - Beschrijving: Perkament  Reduceer-rechts-van-zij





    Reduceer-rechts-van-boven







                                                                                                  71.1. Uitleg  helm 2 en set, 24 maart 2010.
