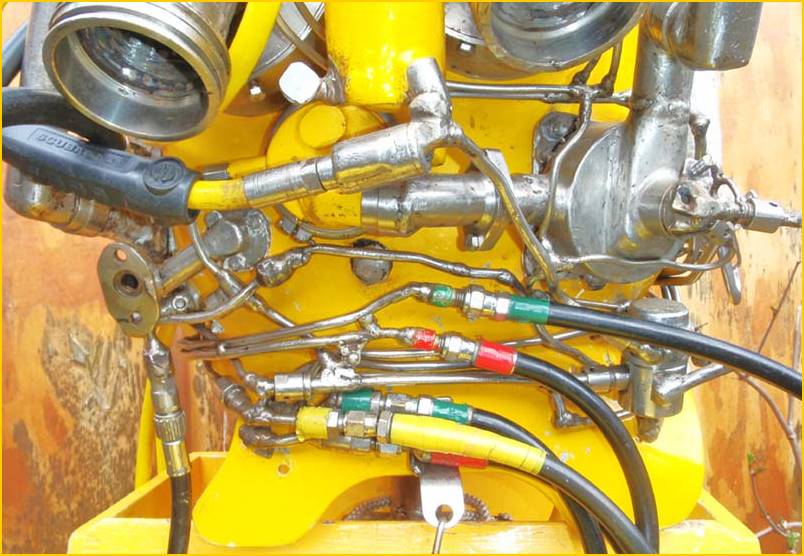

De twee aansluitingen boven Hp van de twee 5 liter cilinders, groen rechts en rood links. Onder (aangepaste

          Hp slangen) daar de 28 bar door van de paddenstoel reduceren naar de membraam reduceer onder rechter

          zijglas. De  O-ring aankoppel slangen zeer goed. De geel gemarkeerde slang de onderwater af te halen 4 plus

          2 liter cilinder. Daar verder in de uitleg meer over.  De verticale slang linksonder de Lp slang welke van de

          veerhuizen afkomt en aangesloten is op de doseertoevoer naar contralong. Zó kan geen vochtig mengsel in

          veerhuizen komen. Rechtsboven het huis met kleine klep in, is de klep gesloten dan wordt mengsel aangezogen

          via de tweede trap links aan dat huis. Midden boven de spoellucht van boven aansluiting aan cilinder met

          actieve kool ter ruis dempen. In die aansluiting een terugslagklep. Het gesloten veerhuis paddenstoel reduceer

          rechts aangesloten op spoellucht aansluiting. Links midden de toevoer aansluiting epoxy trimruimte. De

          sluiting gele slang heeft een aftak naar membraam reduceer onder linker zijglas. Staan de rode – groene en

          gele afsluiter achter membraam reduceer rechts open dan loop alle mengsel via geel naar links.



                                                                                     71.1. Uitleg  helm 2 en set, 24 maart 2010.

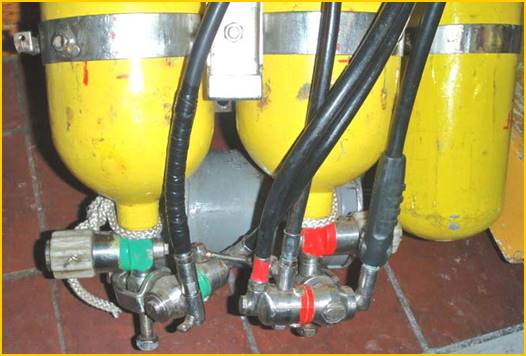

                                                                                               Onderwater zijn de twee 5 liter cilinders bij te vullen.

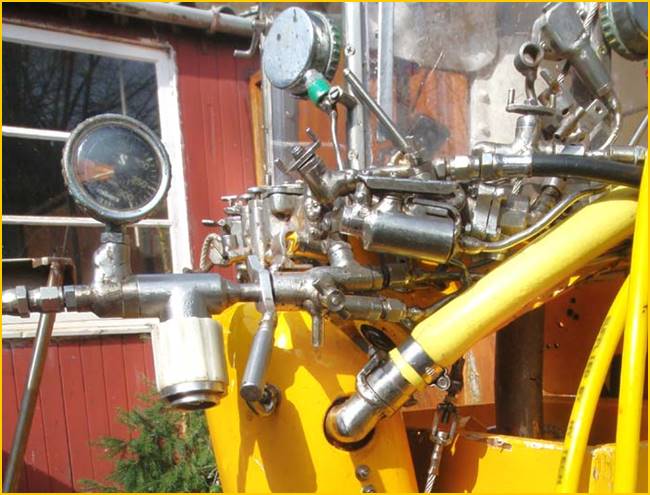

 Teflon ter afdichting geen kwetsbare O-ring.  Veerhuis aangesloten op huis met zuigertje in, foto midden links van manometer

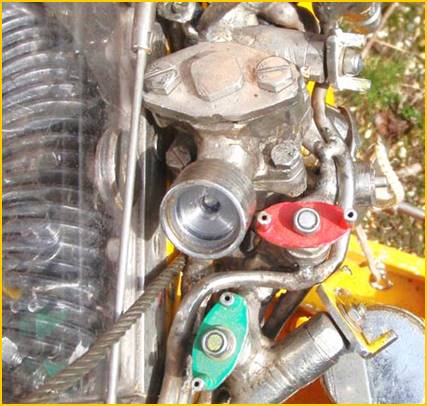

 Aan membraam huis rechts dat huisje direct op.
