( 30 december 2006 )
Betreffende ‘finale’ juichte ik té vroeg! Kwam achter een fout gemaakt begin dit jaar. De gemaakte membraan reduceren bleken zó niet te voldoen. Testte begin
dit jaar niet uit, het kwam er niet van. Dat in oktober en kwam er achter. Het paddenstoel systeem tóch beter! Dus weer overnieuw. De moeizaamste periode
brak aan!! Tot vandaag 30 december. Maar die fout leidde wél tot een beter eind resultaat. Voor beide helmen een paddenstoel reduceer. En twee reduceer/
doseer systemen voor het gewone rebreath set. Het reduceerhuis nu uit één stuk. Was dat zó wel te maken op een nu zo goed als versleten kolomboormachine? Ja,
maar vraag niet hoe! Alles is gelukt en mijn diepte grens is nu 100 meter! Voor het eerst is nu goed naar Voren te komen met mijn nogal unieke opzet.
Oudjaar dag nog even de veer huizen van de reduceren in gebruik onder perslucht duiken anders gesloten maken. Op die veerhuizen nu een cilindertje met zuiger.
Het kan anders, simpeler en beter. Dat de fabrikanten dat zó niet zien!

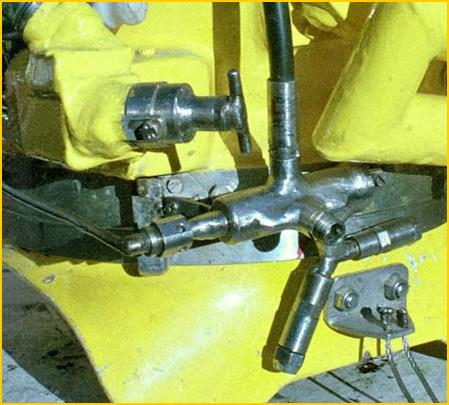

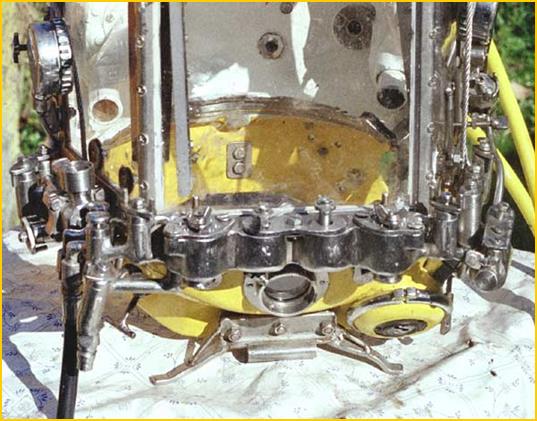

De paddenstoel reduceer was nog prima in te passen. De helm nu klaar voor gaan naar 100 meter (Het doseersysteem met een paddenstoel reducer als basis was niet juist. Hoop werk voor niets).

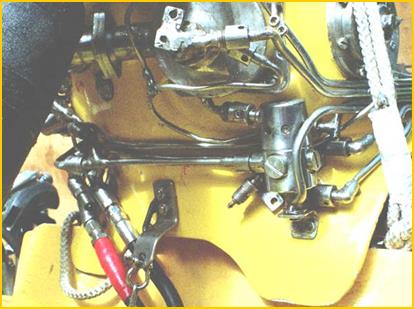

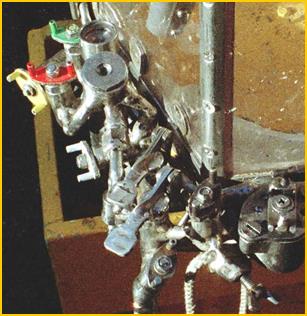

diepte. De test liet dat goed zien! Foto 4: Ook achter eerste helm nu een goede reduceer en ook
met die helm is diep te gaan.

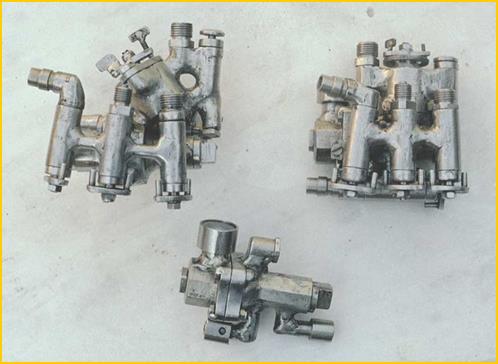

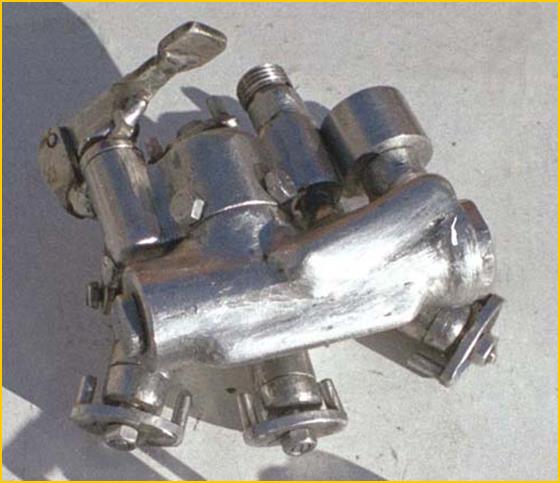

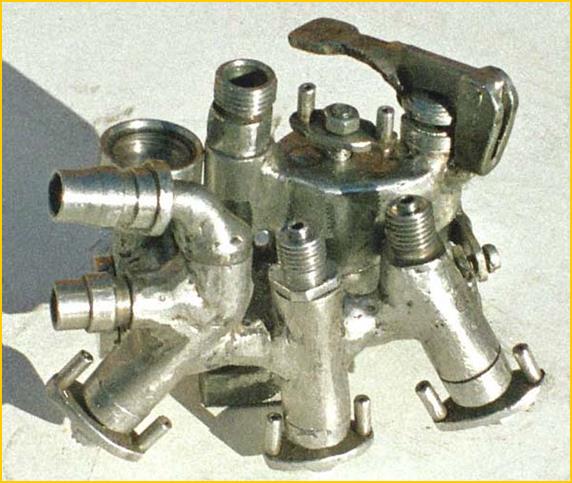

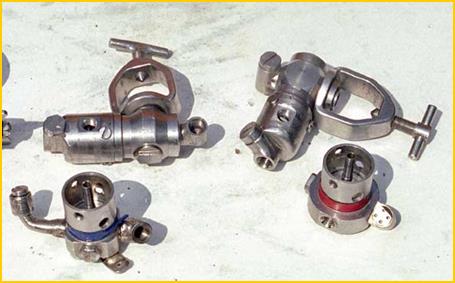

Twee reducer/doseer systemen voor masker rebreath duiken zo gemaakt. Reduceer van het paddenstoel systeem.
Later bleek dit zó toch niet goed te zijn. Moet membraanopzet zó zijn en gedaan.
---------------------------------------------------------------------------------------------------------------------------------------
Eind november tot een goede afsluiting gekomen. Dat had toch meer ‘voeten in de aarde’ dan
gedacht einde winter dit jaar. Veel kennis en ervaring opgedaan. Dat gaat zich nu vertalen!

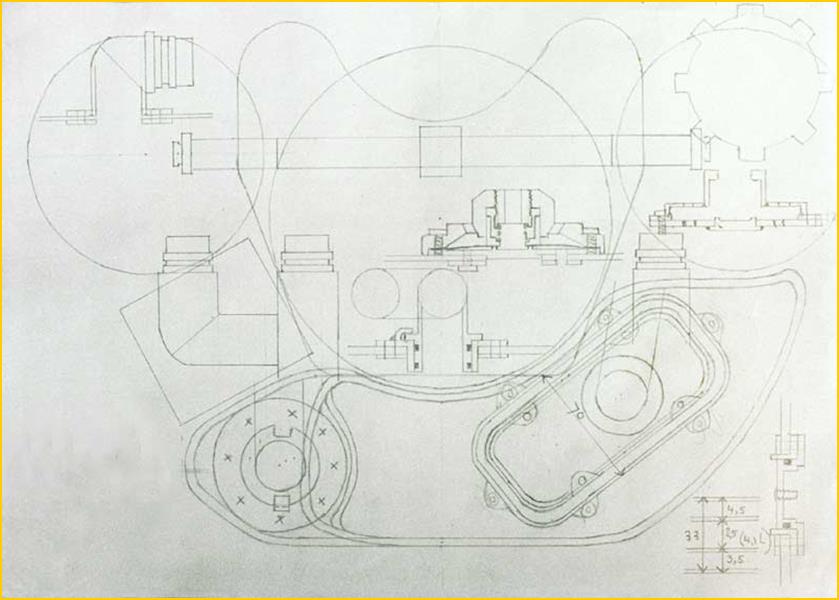

Begin december het tekenbordje weer in handen. Binnen 5 dagen was ik er in grote lijnen uit.
Een nieuw rebreath set. Het voorgaande was goed en veilig te gebruiken maar té bewerkelijk.
Ook het gewicht van het geheel was niet erg gunstig. Het nieuwe komt er geheel anders uit te
zien. De totaal cilinderinhoud (18 liter) blijft gelijk. Geen epoxy behuizing meer en verder flink
minder RVS. Het totaal gewicht zal aardig minder zijn. Het set zal sneller en makkelijker samen
te stellen zijn en te vullen. Ook een betere reduceer/doseer opzet. Had nog voldoende RVS

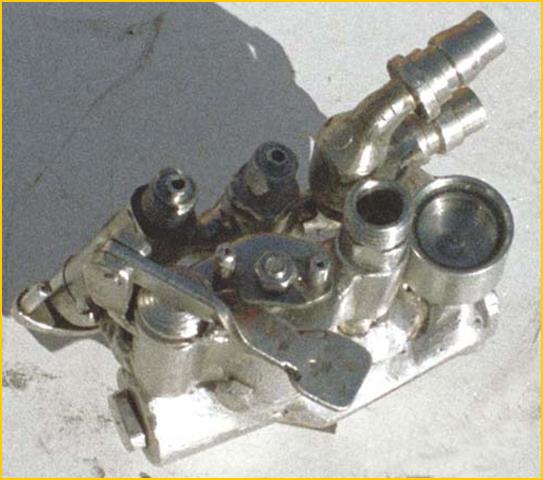

restjes liggen en die kwamen aardig overeen. Dus zo 7 december aan de slag! Gisteren ( 21 dec.)
het nieuwe reduceer/doseersysteem klaar gekregen en prima werkend. Een klus van zo 4 dagen
als ik dat op de juiste wijze had kunnen doen. Het werd een moeizame gang van zo 14 dagen op
een zo goed als versleten kolom boormachine. Het zál me gelukken! Wat foto’s er van hier onder.
De rest van het systeem smeer ik uit tot in maart. In eerste week april dan de eerste duik er mee.
Gezien de opzet zal ook het ademen prettiger gaan. De contralong nu voor de borst. Ook dan
ruimte voor een flinke 12 volt accu.
1 2 3

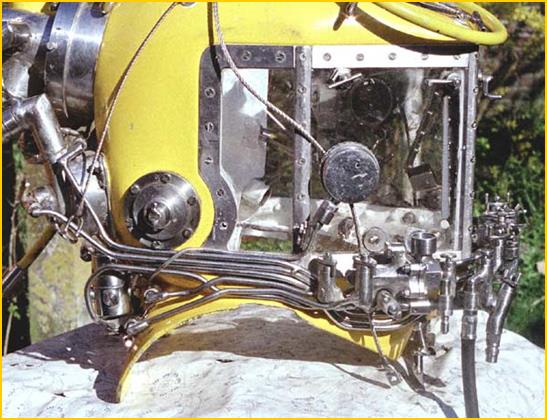

In januari zal ik een nog beter helmsysteem op papier uitwerken. Zal enkel een nieuw en veel lichter
absorptiepatroon geheel gaan bouwen met ventilator behuizing. Een welke veel makkelijker te
maken is en een extra mogelijkheid geeft. Zal daar in april mee aanvangen.
|
|
Had verwacht zo rond deze tijd verder te zijn. Toch lukt het mij nog zo rond begin juni ( uiterlijk
10 juni!!) ruim voldoende klaar te zijn. Met té weinig véél moeten doen dan valt plannen niet mee!
4 5
Startte in de tweede week van januari met de bouw van een beter opgezet reduceer/doseersysteem.

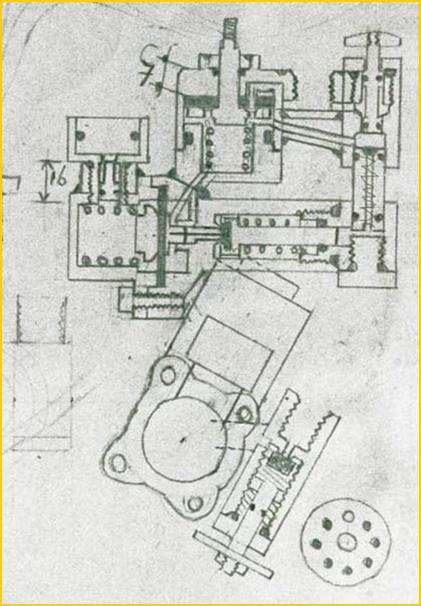

December heeft goed laten zien dat het zó heel goed haalbaar was. Foto 4 geeft een beeld van het
Inwendige van dat systeem. Het doseerdeel en bypass werd anders geplaatst. Tekening 5 een beeld
van het rug deel. De absorptiepatroon nu van epoxy. Dat later nog dit jaar. Heb een RVS patroon
welke ik nog prima en snel kan aanpassen. Mijn trimvest is goed aan te passen tot contralong bij
dan er nog mee te kunnen trimmen. Krijg het nieuwe rebreath set in april nog klaar.
6 7 8

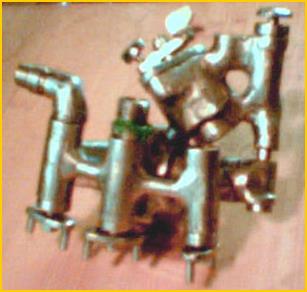

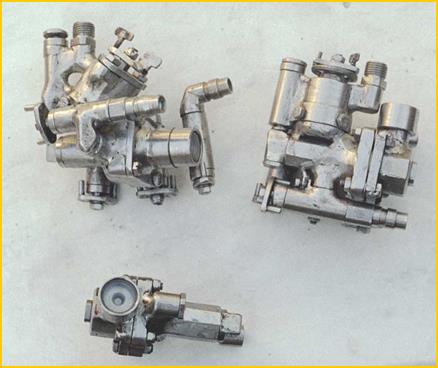

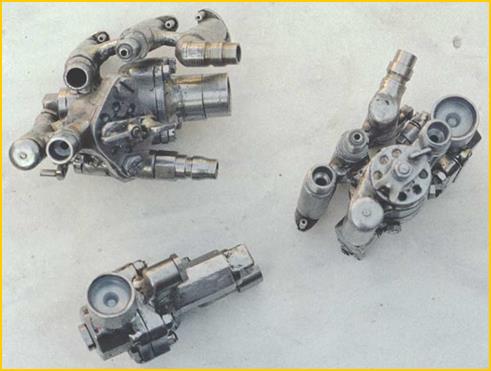

Foto’s 6-7-8. Linksboven het ‘probeersel’ uit december ’06. Het kon beter
ogend en wat compacter. Reduceer nu van het membraansysteem wat beter
geschikt is.
De drukveer nu aan buitenkant systeem en die ruimte is nu beter atmosferisch te
houden. Mocht het membraan scheuren dan schuift zichtbaar een stift omhoog ter
controle.
Dan een hogere middendruk naar doseer deel. Kan dosering dan aanpassen. De
reduceer onder nog voor achter mijn eerste helmsysteem. Alles werk perfect.
Reduceer nu van het membraansysteem wat beter geschikt is. De drukveer nu aan
buitenkant systeem en die ruimte is nu beter atmosferisch te houden.
Mocht het membraan scheuren dan schuift zichtbaar een stift omhoog ter
controle. Dan een hogere middendruk naar doseer deel. Kan dosering dan
aanpassen.

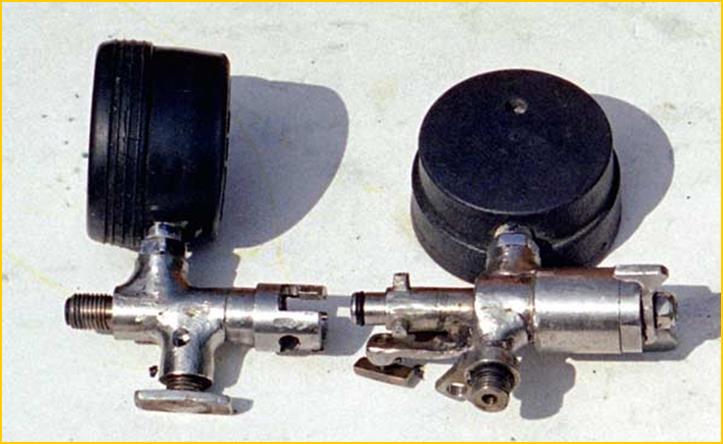

De reduceer onder nog voor achter mijn eerste helmsysteem. Alles werkt perfect.
9 10

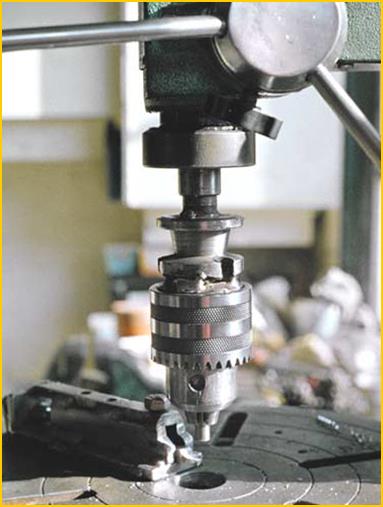

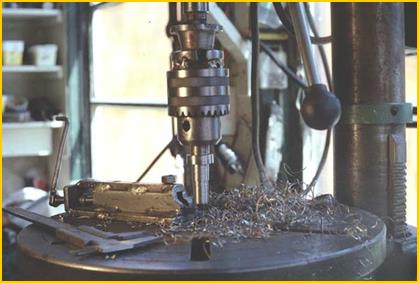

Foto 9: de voorgaande boorkop totaal versleten. Het uitvallende binnenwerk was niet meer terug te plaatsen. De nieuwe boorkop bleek niet te passen.
Aan een passende was niet te komen, het maar zo gedaan en kon weer verder. Foto 10: de rubber kraterafsluiting in reduceer vast gelijmd met 10 seconden lijm.

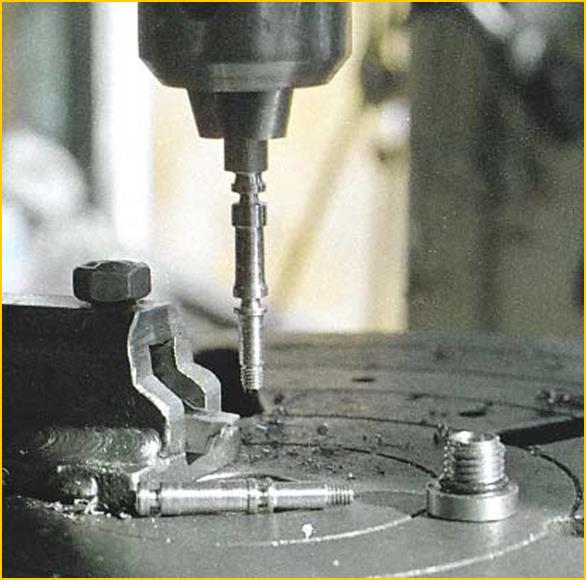

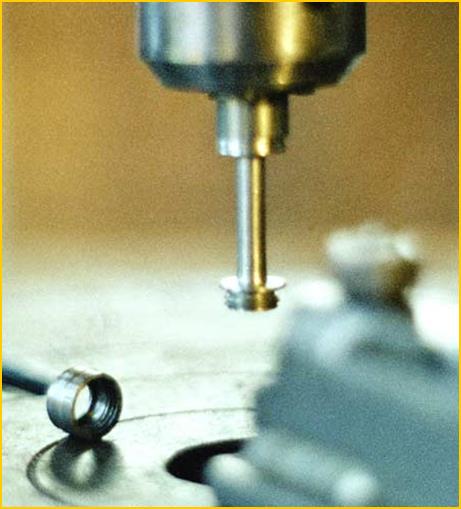

Dat bleek niet betrouwbaar. Het rubber nu goed ingeklemd. Foto 11: draaien asjes bypass.
11 12

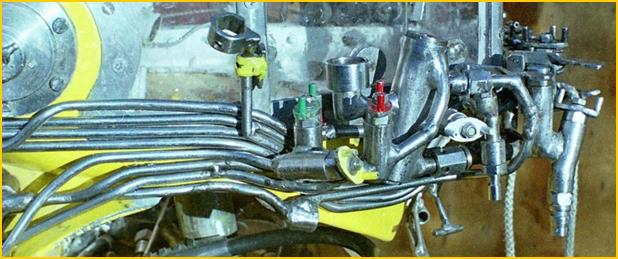

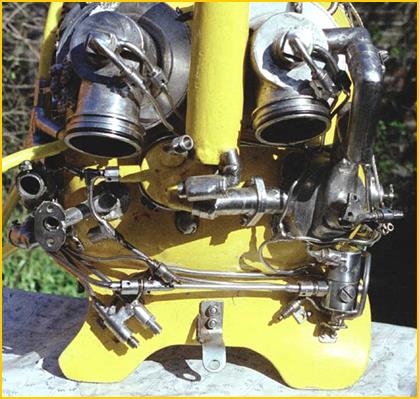

Tot 9 april me bezig gehouden met de nieuwe techniek voor de helm. Tot een betere en lichtere opzet
uitstekend kunnen komen. Voor de tweede trap achter op de helm nu een aparte reduceer. De reduceren
op de cilinders geven nu een vaste hogere middendruk. Gebruik nu Hp slangen naar helm toe.
13 14 15

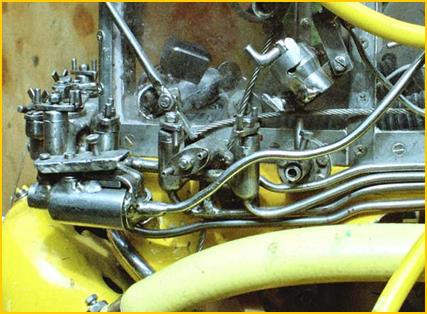

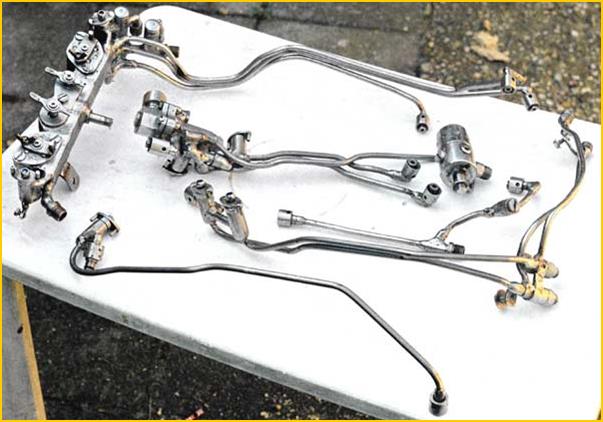

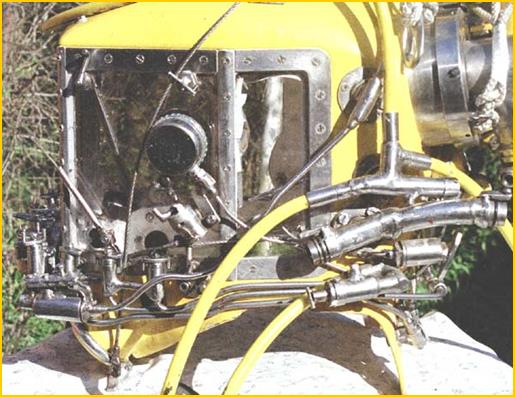

De nieuwe techniek in onderdelen met nu membraan reduceer(!) in. Maar vier bevestiging punten aan de helm.
Nu nog veel makkelijker te plaatsen rond de helm en sneller te reviseren. Allen de bediening kleppen nog aanpakken.
De doseer aansluiting naar contralong kon zó niet. Dat uitstekend anders kunnen doen. Voor nog te plaatsen
de klem bevestiging koord kruisband en bevestiging oppervlakte verbinding. Dat de volgende dag en klaar!
In mei nog even een betere cilinder/absorptie patroon opzet met ventilator maken. De absorptie patroon
nu van epoxy. ( 6 juli, patroon zó daar geen geld en tijd nu voor).
16 17
Deze nieuwe techniek eigenlijk voor een nieuw te maken helm voor als dat er nog van komt. Het voorgaande is
voor deze helm prima.
----------------------------------------------------------------------------------------------------------------------------------
Donderdag 5 juli eindelijk zover: klaar! Na nog 4 hoge druk slangen die defect waren voorzien te
hebben van een nieuwe aansluiting aan reduceer. Tussen reduceer en helm, reduceer/doseersysteem
nu enkel Hp slangen Ruim voldoende klaar nu en tevreden. Alle verbeteringen, aanvullingen en het
nieuwe zijn succesvol! Een maand later klaar dan gehoopt. Het was nog nét vol te houden. Nu duiken
er mee!! Het weer moet dan wel mee werken, wat het niet doet voor nog wel een week naar laat
aanzien. Mogelijk zondag. Eerst dan maar eens een gewone perslucht duik. Eerste wrakduik dan dit jaar.
18 19 20 21

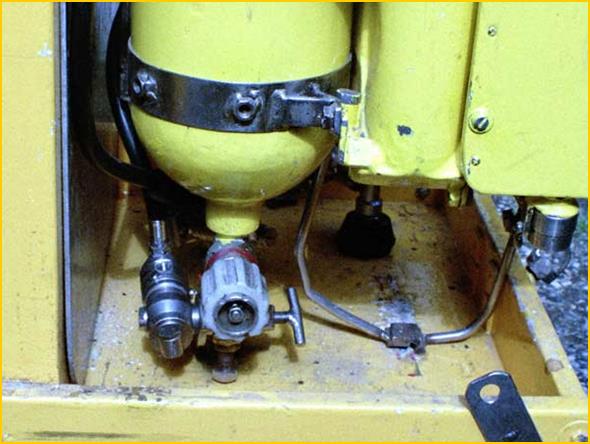

Tussen de twee afsluitertjes liggend nog een afsluitertje geplaatst. Deze sluit/opent de De twee reduceren onder de 5 liter cilinders gaven nog een druk van 10 bar. Daar een nieuwe kop op
toevoer vanaf de drietrap reduceer aan reserve 4 liter cilinder. Achter helm nog goed de slang gezet met daar in een kleinere paddenstoel. Nu een druk van zo 22 bar. Het helmsysteem nu voor het
aansluiting te plaatsen. Eerst goed klaar voor gaan naar zo 90 meter diepte. Foto 20: draai kleinere paddenstoel.
22 23
Nu een juiste reduceer onder. Ook nog even een snel koppel gemaakt ter onderwater
kunnen vullen cilinders.
