                 Dinsdag 7 juli 2009,



                 Nog twee onvolkomenheden aan helm 2 weg gewerkt. De laatste! De hoge druk vul aankoppel links onder voor lekte na vullen. De

                 O-ring afdichtingen z binnen in werkten niet goed. Nu een teflon opzet en wl goed!

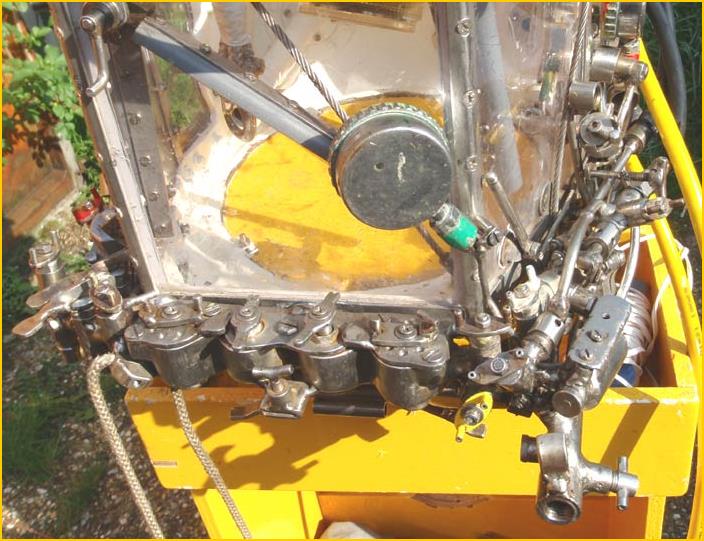

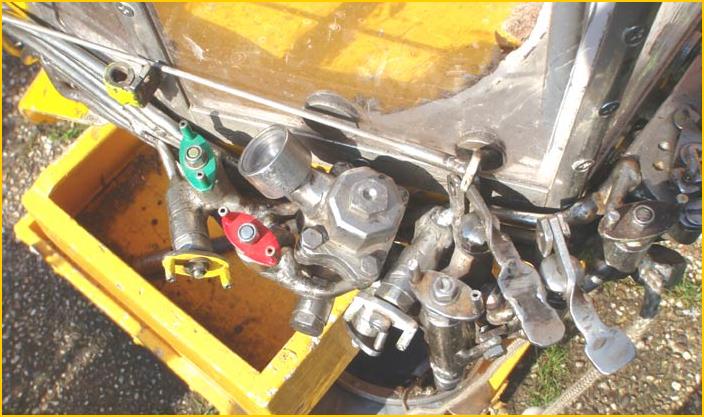

                 Aan de techniek onder linker zijglas nog veel werk gehad. De meest linkse (4 liter) cilinder was nog niet aan gesloten op membraan reduceer.

                 Die cilinder was bedoeld voor zeer lage Helium dosering naar motorhuis ventilator boven op duikpakket. Die dosering via enkel de paddenstoel

                 reduceer op 4 liter cilinder. Druk diepte nu van invloed, toch te veel. Die cilinder nu ook goed aangesloten op membraan reduceer. Het zeer

                 lage dosering deel (met afsluitertje) apart aangesloten boven op reduceer.  Direct voor afsluitertje een filter. In koppel direct na afsluitertje een nu

                 sneller verwisselbaar restrictie plaatje. Nu in een welke 4l/min. door laat.  Die 4 liter cilinder nu ook verder goed aangesloten op systeem.  De techniek

                 links nu meer een geheel en beter te plaatsen. Enkele afdichtingen kwamen te vervallen. Goed is over te schakelen naar andere cilinders duikpakket.

                 Wat er ook fout kan gaan, er is goed en snel een antwoord op!  Links en rechts nogal wat afsluitertjes. Deze zijn zeer degelijk en goed te vinden.

                 Bij goed overzicht hebben op geheel systeem kan geen fout gemaakt worden. Alle gemaakte systemen n goed duikklaar. Kan nu eerste wrak

                 duik gaan maken. Helaas moest ik afgelopen weekeind nog laten schieten.  Liep een leuke duik in route boven eiland mis. Eerst maar eens twee gewone

                 Perslucht duiken. Kwam niet erg fris over finish streep.





         65         66



                                   68                                           70





---



                           zaterdag 30 mei 2009,



                       Ook het nog wat na nu voorbij. Helm 1 kan nog verbeterd worden. Het ademen mengsel/perslucht via bijtstuk in de helm hinderde t veel.

                       Laatste poging tot voldoende oplossen was het ook niet. Het kan nog  prima anders en wl goed! Mogelijk doe ik dat nog. Enkel die

                       mogelijkheid is al een voldoende.

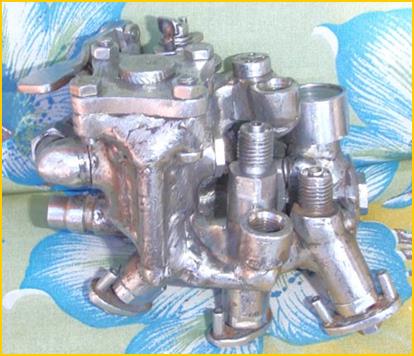

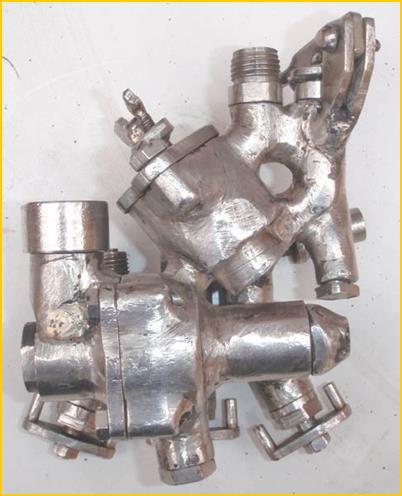

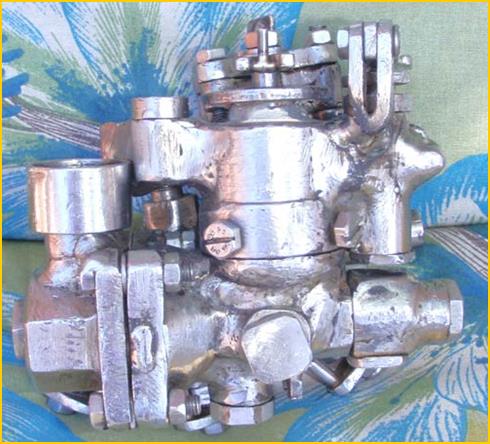

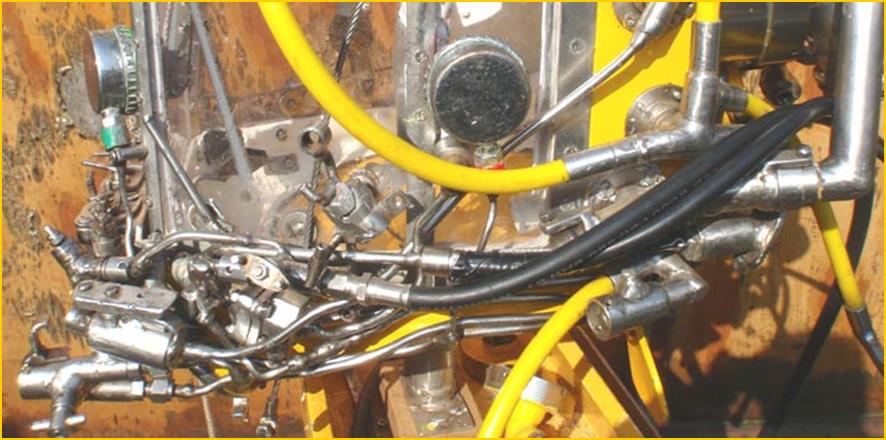

                       Laatste membraan reduceer/doseer systeem nu ook uitstekend af. Er nog heel goed een paddenstoel reduceer (Mk 10 type) aan kunnen plaatsen.

                       Die reduceer voor opensysteem ademen. Alle cilinders op de rug staan er mee in verbinding. Had nog wat restjes liggen en kon zodoende doen.

                       Natuurlijk ging het niet zonder problemen en twee keer dreigde te mislukken. Een mislukking sta ik niet toe. Een perfect eind resultaat dus!  Het geheel is

                       zeker z niet te groot. Via dat geheel heb ik volledige en snelle controle over het rebreath set.



                                 1.                                                              2.                                                                                   3                                                                      4

    39   42   40   45





---



                           Woensdag 13 met 09,



                       Nog even een aanvulling aan het membraan reduceer/doseersysteem. Van ander systeem de kleine paddenstoel reduceer, ter ademen via

                       opensysteem, afgehaald en aan deze geplaatst. Reduceer geeft ruim voldoende. De veerruimte is afgesloten en aangesloten op het doseer

                       afvoer deel. Een grote druppel na nog. Mogelijk nog wat druppels na, wel kleiner dan.



                                                                             1                                                                                                                                                2

                              37                                           38





---





                           Zondag 10 mei 2009,



                       Vrijdag 8 mei weer een flink eind verder. Startte deze aanpak met enkel mijn Marine achtergrond. Deze bood wel een goed principe

                       kennis en ervaring. Dat bleek voldoende te zijn. Begon er in december1980 aan en zou wel zien.  Ook mijn omstandigheid hier op het eiland

                       dreef mij in die richting en deed vol houden. Tot 8 mei 2009. Makkelijk is het niet geweest. Dat zeker niet vanaf mei 2000. Vanaf toen moest ik

                       alternatief verder. Terug kijkend; dat ik dat z heb volgehouden en nog aardig onderweg kom!  Als ook nog pittig reuma patint!  Opgeven? Dat

                       nooit!  Ook in 2005 was daar geen sprake van.



                       Ook hoe het duiken hier wordt benaderd hielp flink mee. Sta niet achter hoe deze sport hier wordt benaderd, aangepakt!  T minimaal en dat is

                       gevaarlijk en dat bleek in voorjaar 2005 nogal goed!  Vaak aangedrongen op groter zoetwater voorraad aan boord. Direct na duik dan de gevoelige

                       apparatuur dan af spoelen. Men had er geen boodschap aan. In 98 kwam een lid club langs met zijn automaat. Die lekte uit paddenstoel veerruimte.

                       Haalde de paddenstoel uit. Die liep bijna vast door de aanslag binnen. Hij was verbaast en zij; ik spoel thuis altijd goed af. Als na duik de uitrusting

                       aan dek, in de zon, ligt te drogen dan koekt de aanslag gelijk goed vast. Gezien achtergrond lid club, kon hij dat zeker goed beseffen! Vanaf dat

                       moment stopte ik met de revisie automaten, jullie bekijken het maar! Aan de steiger, waaraan het clubschip ligt, lag vroeger aan de reddingboot.

                       Die had een zoetwater aansluiting aan steiger!!



                       Ook is er hier een veel te weinig avontuur. Te vaak wordt er gegaan naar wr dat wrak. Het is hier een kleine kliek welke alleen met zich zelf bezig

                       en geen boodschap heeft aan het geheel. Dan maak je kapot!  Op jaar vergadering in 2001 (de laatste welke ik mee maakte!) werd dat ook wel

                       erkend. Stelde toen voor nog een opleiding aan te pakken. Kon dat makkelijk doen daar ik wist dat het geen doorgang zou vinden. Nam een groot risico daar

                       als men ja zou hebben gezegd ik erg moeilijk zou hebben gezeten. Het zou wel gelukt  zijn.  Er wordt hier weer opleiding gegeven en goed, door Arien en Frank.

                       Heb bewondering voor Arien!  Betreffende het t weinig avontuur; in jaren 80 Eens menig keer voorgesteld eens een mooi lang weekeind eens een zoekslag

                       Hier boven de Route te houden. In korte tijd zo veel mogelijk wrakken kort te bezoeken. Dan was dat koperwrak snel gevonden. Dat wrak lag hier voor

                       de deur. Duikers vanuit Lauwersoog (met wel een voldoende avontuur) vonden dat wrak. Een afgang voor hier!  In einde winter 2005 kwam men

                       hier daar achter. Winterdag en duikende met paddenstoel reduceren. Dat is vragen om moeilijkheden en dat bleek al gouw!  In opleiding altijd goed aan

                       gehaald het zwakke punt van een paddenstoel reduceer. Die reduceer reduceert van cilinderdruk naar een druk van 10 bar.  Bij inademen van 10

                       bar naar omgevingsdruk. Dat geeft een flinke temperatuur daling in steel paddenstoel en grote kans op bevriezing in water beneden zo 6 graden. Dat

                       gebeurde dus in maart 05 en het liep nog net goed af. Men had dit kunnen weten!  Dat temeer door mijn aanpak! Duik al jaren met afgesloten

                       veerruimten mijn eigen ontwikkelde paddenstoel reduceren. Zo blijft veer ruimte schoon en kan niet bevriezen!!  Het was geen blik waardig!  Geen

                       interesse in de techniek is gevaarlijk!  Dat ik hier met mijn Aanpak niet hoef aan te komen was mij al vl eerder duidelijk. Dat hielp wl mee tot

                       halen 8 mei 2009.  Dat ter koper vissen in maart 2005, weg gaan met zijn drien winter dag en zo ver uit de kant. Dan overzie je het niet helemaal!

                       Een klaar liggende veiligheid lijn was die dag zr nodig!  Dat in het verleden eens verzorgt en meer ter veiligheid. Het was gouw over!  Mede door maar

                       weinig mee gaan.  De meeste duikreizen spraken mij niet aan. Vanaf 2001 enkel nog mee ter uitproberen eigen ontwikkelde. Daar nooit enig risico

                       mee gelopen gezien de degelijkheid systemen. Ter gemak was nog veel te doen. Gezien hier toegaat, dan zie je mij weinig meer!



                       Uren opgevouwen in het stuurhuis staan was een opgave. Dat zeker op de terugreis!  Het achterschip had zodanig afgesloten gemaakt kunnen worden

                       dat bij mooi weer goed open gemaakt had kunnen worden. Een leuke  accommodatie dan. Er zal wel eens aan gedacht zijn. Het zou de kleine groep

                       niet uitgekomen zijn!



                       Op sportduik gebied ( zeker ook in Nederland, in Noordzee en aan land) is nog vl mogelijk. Het is nog een jonge sport.  Je moet fantasie hebben, het

                       zien.  In Nederland hebben enkelen geprobeerd iets op te zetten. Verneem daar niets meer van. Is er een serieuze ontwikkeling dan had dat wel in het N.O.B

                       maand blad gestaan. Als niet juist benaderd wordt dan kan het ook niets worden.



                       Duiken in de Noordzee. Het is een paar keer voor gekomen dat gezocht moest worden naar duikers. Waarom is nooit een simpel signaal zendertje ontwikkeld

                       waarmee te peilen is?  Zie in de mobiele telefoon aanpak nu een mogelijke oplossing. Een basis (pico cel) is nu aan te schaffen met een behoorlijk bereik.

                       Duiker kan dan een mobiele telefoon in onderwater behuizing mee nemen. Bij buiten bereik boven komen is dan contact te maken. Moet mogelijk zijn!

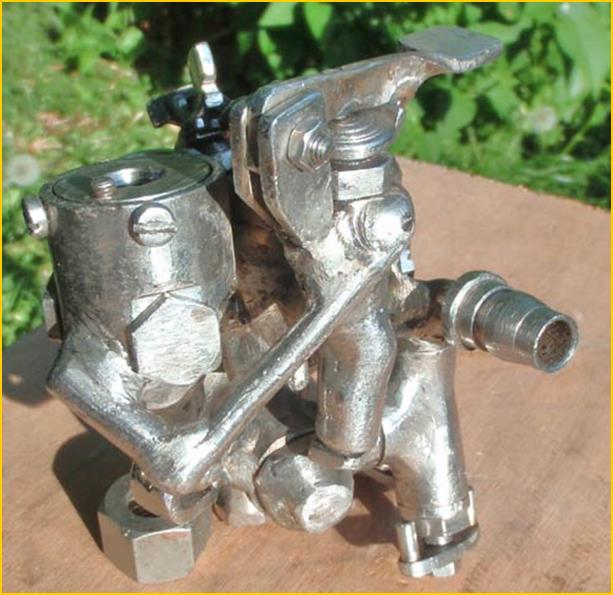

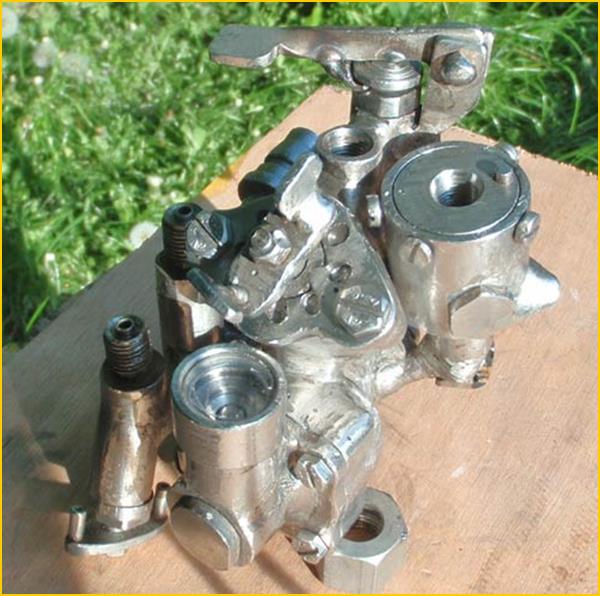

                       Nu even wat fotos van nog een laatste.  Eerst gemaakte reduceer/doseer systeem van het membraan type lag nog ter aanpak. Dat geheel ook nog

                       even aangepakt en perfect gekregen. Uiteraard ging dat niet geheel probleem loos. Ben niet anders gewend. Het complete eindresultaat mag er nu zijn!



                       Tot einde mei even niet bereikbaar. Bij komen! Begin juni zal meer duidelijk zijn of nog gedoken kan worden. Ondanks, kan conditie nog op

                       niveau houden.  Via vaste telefoon al enige tijd niet bereikbaar. K.P.N. en bellen via internet = problemen!  Nog op te lossen?  Daar eerder niet de

                       tijd voor, geen reactie op E-mail.



                                 1                                                                      2                                                                            4                                                                       5

  29  31  32  33

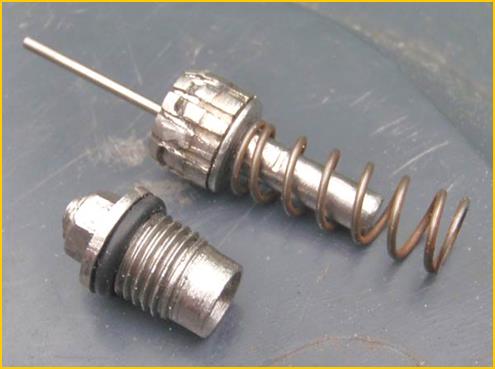

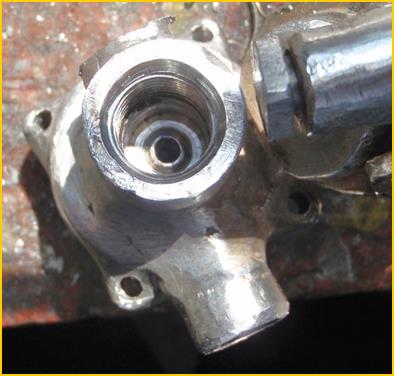

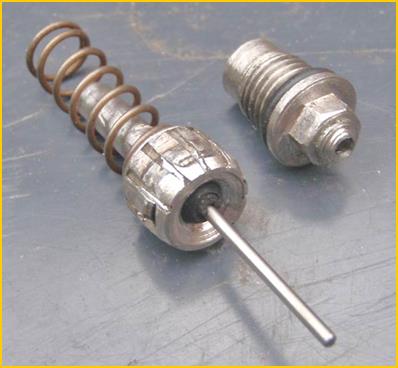

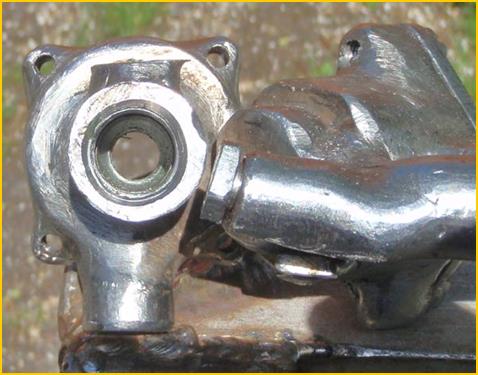

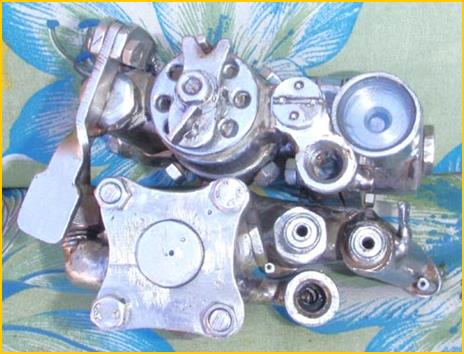

   Foto 1, de vaste krater in was z te groot.  Foto 2, kon nog uitboren en uitneembare plaatsen.              Krater nu juist, twee en een halve millimeter. Gezien niet grote drukverschil kan volstaan

                                                                                                                                                        worden met een rubberen Seat.  Deze (9 mm. Dik 3 mm.) zit goed in ge klemt. Werkt goed

                                                                                                                                                        en betrouwbaar z. De krater t klein voor inpersen rubber.



                                                     6                                                                          7                                                                                                      8

                       34                36                      35

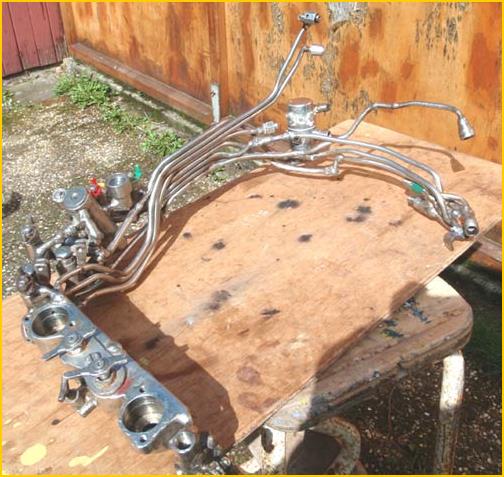

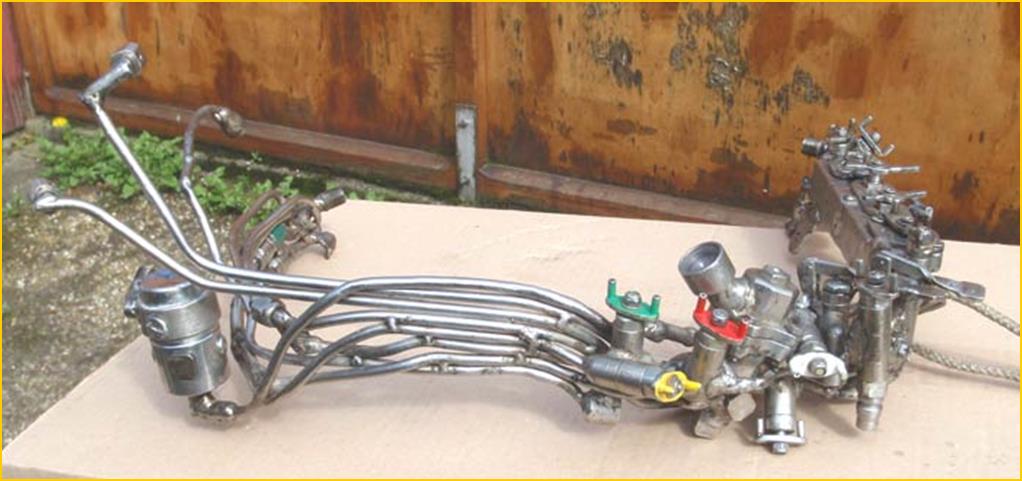

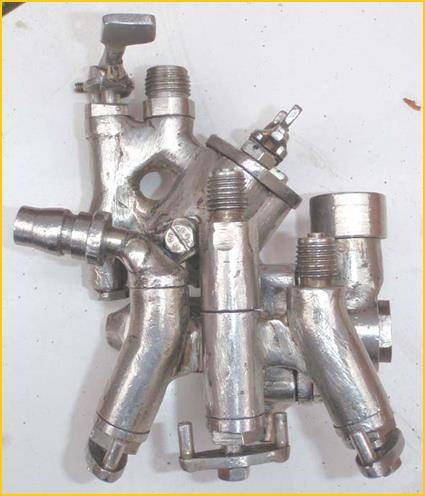

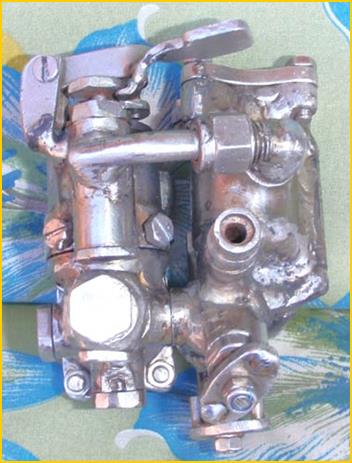

                                                                                             Het reduceer/doseer systeem klaar zo en beter opgezet.  Dit systeem geeft mij heel goed

                                                                             controle over het rebreath duiksysteem.  Een losse cilinder is snel en goed aan te koppelen.

                                                                             Onderwater van dosering wisselen gaat goed en snel. Waterdruk en cilinderdruk z niet van

                                                                              invloed op constante van dosering. Dat goed uit getest.



---





                           Zondag 3 mei 09.

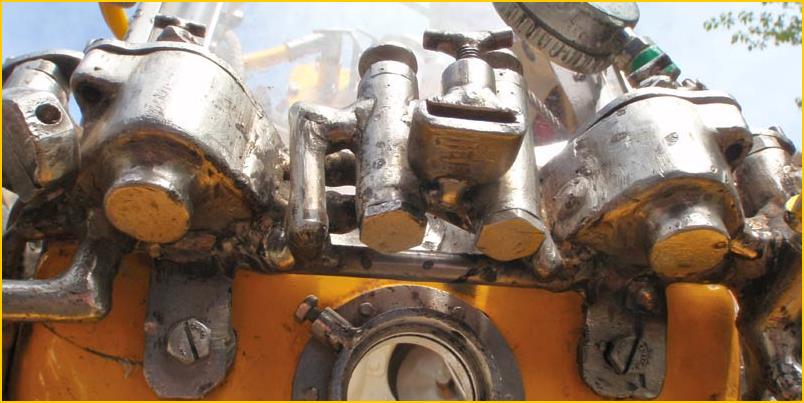

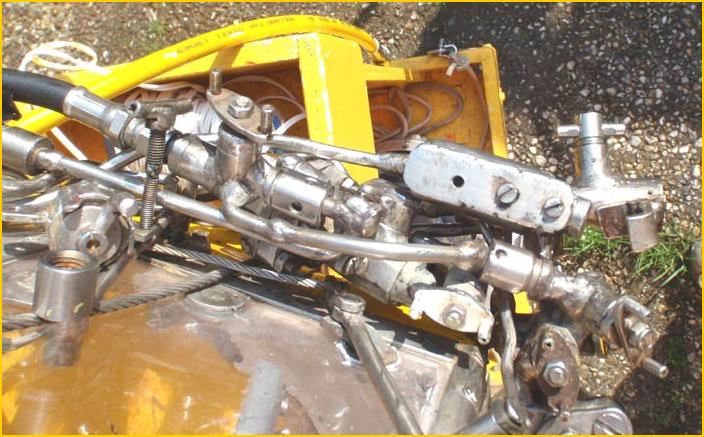

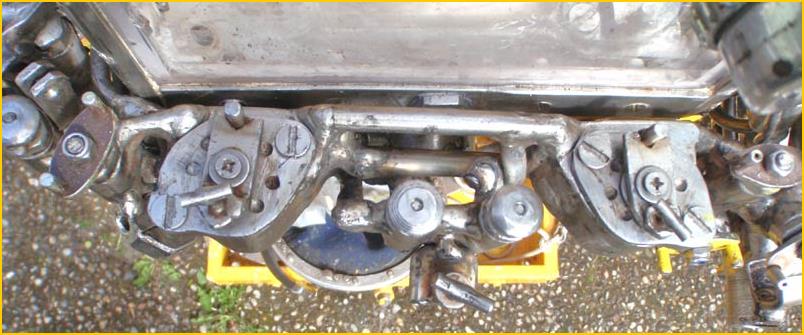

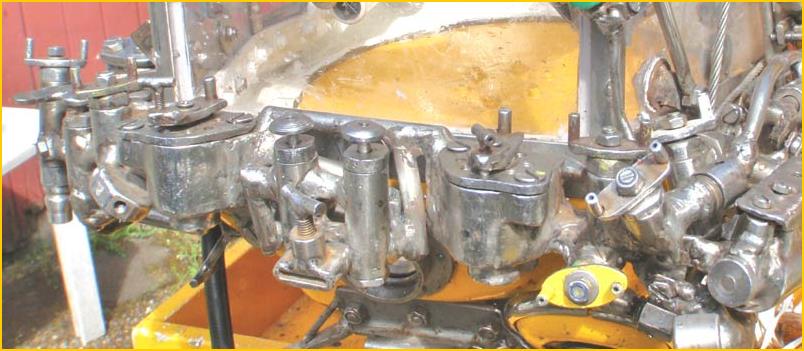

                       De bediening opzet alle kleppen in behuizingen achter de helm nog even verbetert. Midden onder voorglas twee afdichtend in teflon.

                       Die opzet sloot niet geheel af en dat werd erger. Nu een soort bypass opzet geplaatst en goed nu! Onderhoud nu ook simpeler. Systeem is

                       drukloos, knelling O-ring boven houd op zijn plaats. In gedrukt alle kleppen open. Hoef maar n omhoog te brengen en ander gaat

                       automatisch mee. Dat door even overdruk in afvoer leiding.

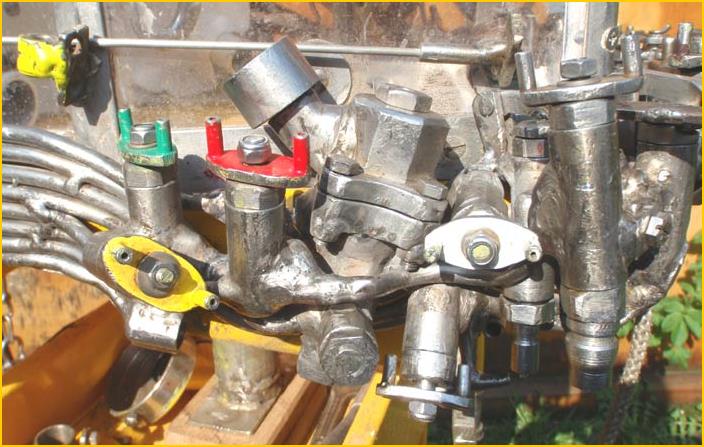

                       Ook nog een ander probleem opgelost. De Mk 2 reduceer rechts achter aan helm gaf t weinig bij ademen via bijtstuk in de helm. Nog een

                       tweede toevoer leiding aangesloten op die reduceer. De hoge druk aansluiting aan behuizing even door geboord. Krijg nu wel voldoende.

                       Aan afsluiter was nog goed een tweede toevoer leiding te plaatsen. Wel doende geweest met alle bochten in leiding. De las in leiding op afsluitertje

                       zag er perfect uit. Tch een heel klein lekje. Uren doende geweest met zien dicht te krijgen. Dit type laswerk kan soms een ramp zijn! Kreeg

                       het niet geheel verholpen. Het lekje is zr minimaal en geen probleem. Doorgaan met proberen kon verkeert aflopen!



                       Beschouw deze aanpak nu als afgerond. In februari een derde helmsysteem op papier gezet. Met de verbeteringen aan het tweede systeem benader

                       ik de derde opzet heel dicht!





                                                                    1                                                                                                                                                      2

            24           26



                                                                   3                                                                                                                                                           4

            25           27



                                                                                                                                                          5

                                                                                          28







---







                           Zondag 19 april 2009:

                                                                  1.

                        22                   23

                        Veerhuis van membraan reduceer rechts afhalen ter controle membraan                                     Systeem in teststand. Simuleer 60 meter diepte bij dosering van 18 l/min.

                       Cilinderdruk en waterdruk zo goed als niet van invloed op constante dosering.                             was zo wat lastig. Huis kan nu blijven zitten, boven is de veer nu goed uit te nemen.





---





                           Zondag 12 april 2009;

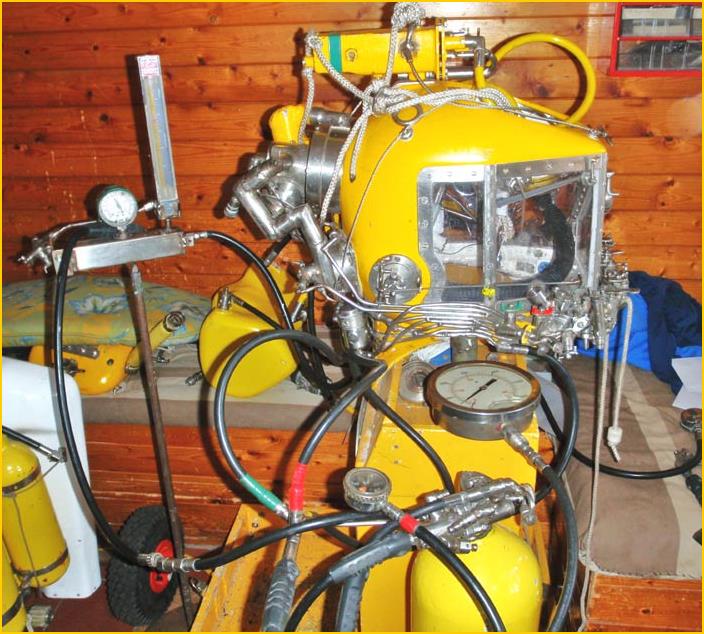

                       Nog ruim drie weken intensief doende geweest aan het helmsysteem. Betreffende de revisie was het nog heel bewerkelijk. Ook de reduceren

                       (paddenstoel systeem) onder de zij beglazing moesten af. Ongeschikt! Kreeg eerder het membraan systeem prima in orde. Plaatste die nog. Een

                       minder gecompliceerd systeem waarin de veerruimte veel betrouwbaarder atmosferisch is te houden.



                       De weerzin van z minimaal doende moeten en de nu pittig toe genomen reuma lieten nog nt toe. Betreffende reuma, 10 jaar terug had het al

                       afgelopen kunnen zijn. Heb me er tegen verzet en dat lukte. Moet n wel flink meer rekening gaan houden en onder behandeling gaan stellen. In mei

                       05 voor het laatst ter controle naar het MCL te Leeuwarden. Kan, ondanks, mijn conditie nog vrij hoog houden. Dichter naar zomer zal het fysiek

                       mogelijk nog voldoende beter gaan.



                       Dit helmsysteem is gent aan het rebreath systeem. Een wel heel ander verhaal als enkel via open persluchtsysteem en spoellucht toevoer.

                       In die opzet is niet vrij en lang naar diep water te gaan. In mijn benadering wel! Dat geeft dan veel meer techniek. Bij ook nog eens dubbele tot drie

                       dubbele uitvoering. Het lijkt gecompliceerder dan is! Via censor sturing is het systeem meer gesloten te verkrijgen. Van geheel gesloten geen

                       voorstander!  Helmduiken is een leuke en aparte ervaring. Dat ondervond  dat goed in mijn Marine tijd.



                                                             1.                                                                                                                            2.

                    2               6

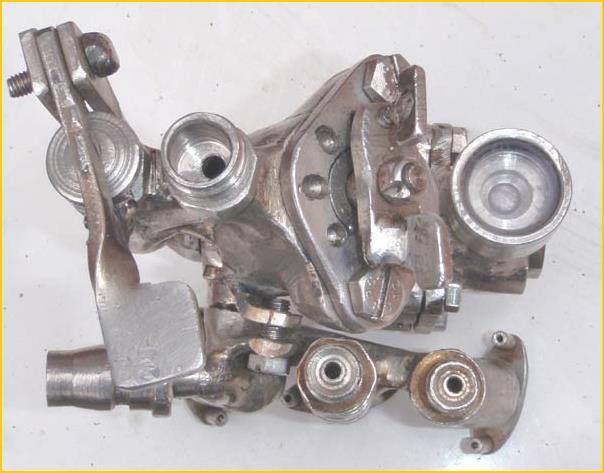

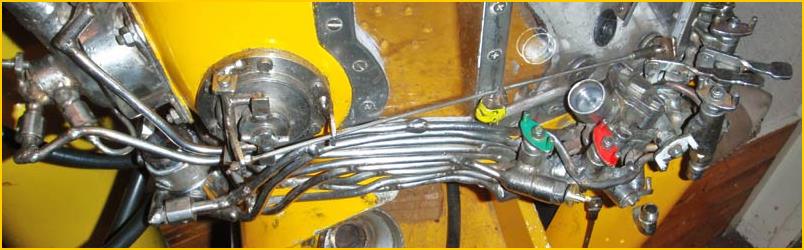

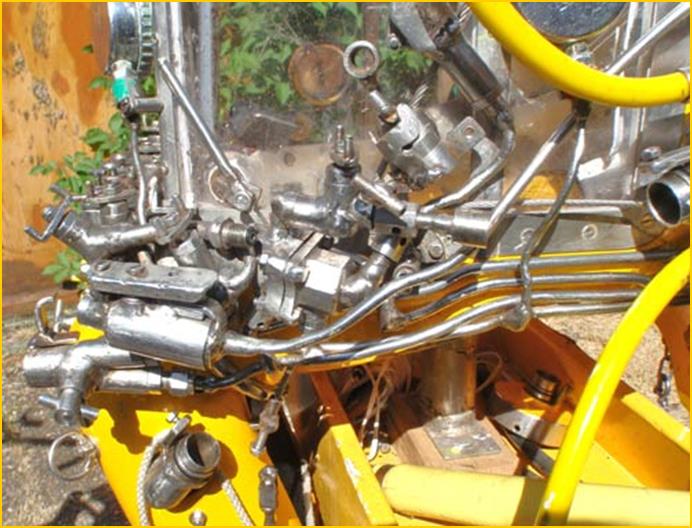

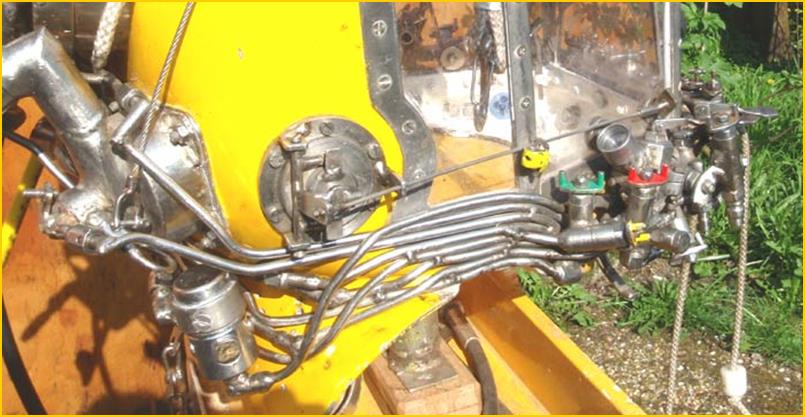

                      De techniek voor, rechts en groot deels achter nu n geheel en goed te                           Die reduceer zat me niet lekker. Als laatste in afgelopen week die padden

                      plaatsen.  Dit deel hoeft voor revisie  niet meer van de helm af. In deze                            stoel reduceer uit gehaald en een membraan reduceer vast geplaatst. Direct

                      opzet nog de paddenstoel reduceer vast in                                                                     voorbij die reduceer kon ik nog goed een afsluitertje plaatsen. Direct links

                                                                                                                                                        van dat afsluitertje is een overdruk ventiel te plaatsen, vergat dat.



                                                                 3.                                                                                                                                                      4.

                           4                                    11

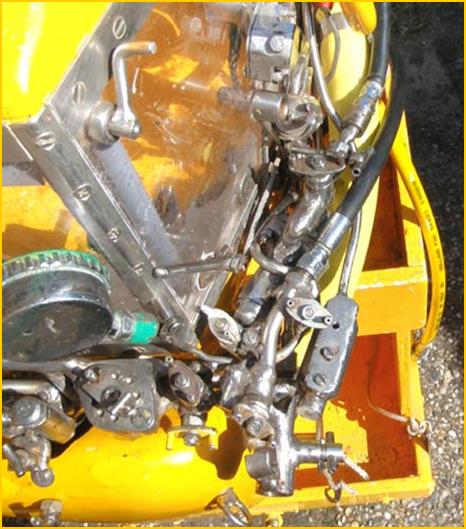

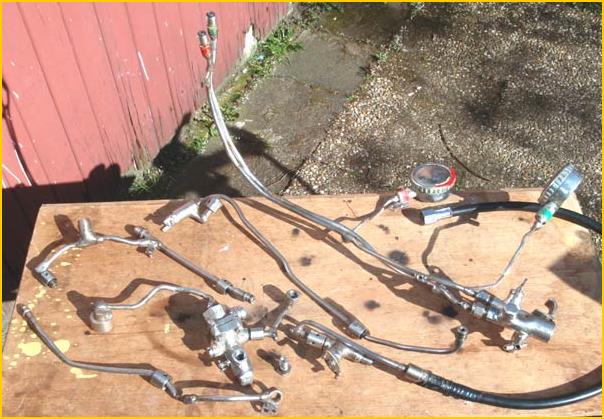

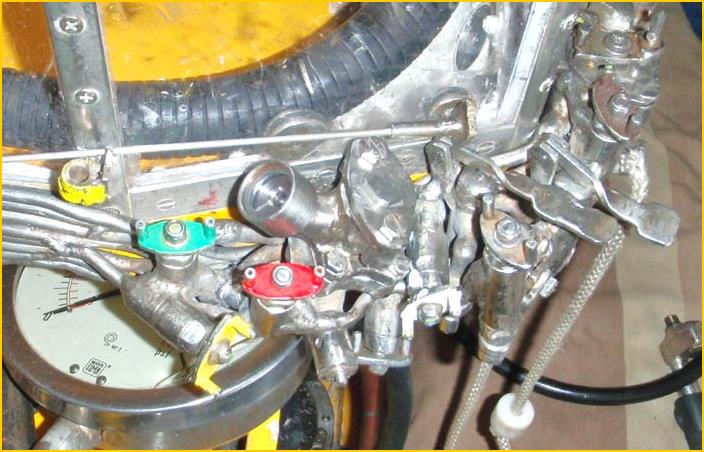

                     De overige techniek links aan de helm. Dat nu ook beter te plaatsen en

                     snel af. Links midden de losse verbinding tussen Mk 2 paddenstoel reduceer

                     en tweede trap achter vast aan helm.



                                                                                 5.                                                                                                                                                    6.

           9                            10







                                                                            7.                                                                                                                                                      8.

          14                    17

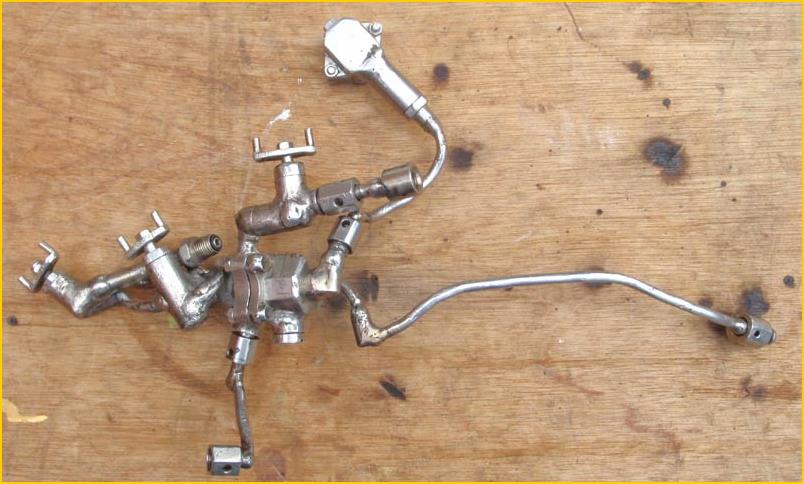

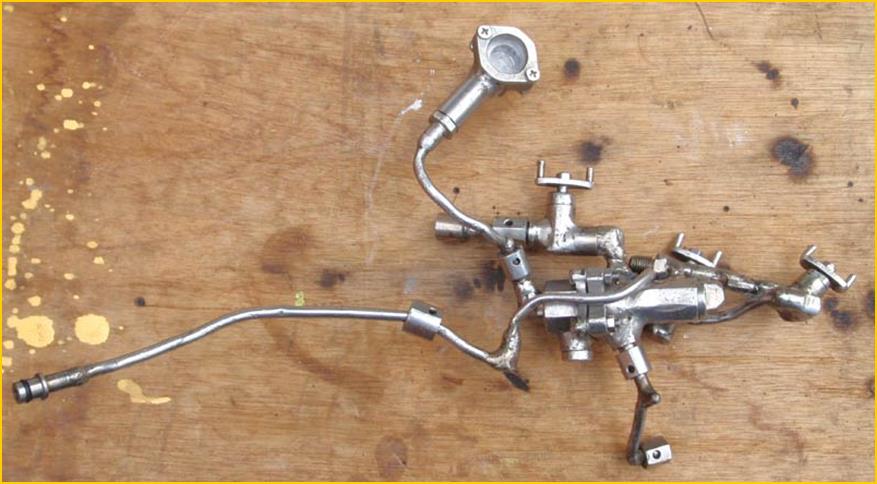

                     Dat deel boven de reduceer, met twee Hp slangen aan, gekoppeld aan de 4 liter cilinder links. In koppel direct links van horizontale afsluiter een

                     uitneembaar restrictie plaatje. Voorbij koppel gaat het gas gedoseerd naar aansluiting op motorhuis ventilator. In de 4 liter cilinder enkel Helium.

                     Dat geheel boven reduceer loopt ook nog door naar bijpas afsluiter voor. De restrictie opening laat bij 27 bar 6 liter/minuut door. Op 90 meter diepte

                     is dat opgelopen tot 8 liter/minuut. In de twee 5 liter cilinders dan een lager Helium percentage. Op grote diepte een lage constante dosering via de 5 liter

                     cilinders. In de 4 + 2 liter cilinders rechts dan zuivere zuurstof. Via censor sturing is het zuurstof percentage dan juist te verkrijgen. Valt de censor

                     sturing uit dan ook stoppen met de Helium toevoer. De dosering (5 liter cilinders) flink verhogen. Door lager Helium percentage een hoger zuurstof

                     gehalte. Snel stijgen dan naar veilige diepte en ruim de tijd nog ter veilig opstijgen. Vanaf 12 meter diepte dan mengsel aanvullen met zuivere zuurstof

                     en op 6 meter diepte dan enkel.





                                                                                      20

                 De reduceer onder linker zijglas is een reserve. Mocht rechts uitvallen dan alle cilinders via links. Scheurt een membraan (via de controle direct te zien)

                 dan loopt de dosering flink op. Kan dan voor snel een dan juiste dosering instellen. Niet nodig gezien reserve reduceer. Van ochtend de doseer techniek eens goed

                 uit getest. Bij 140 bar in cilinder een dosering ingesteld van 18 l/min.  Bij 60 bar nog steeds 18 l/min. Druk diepte nu geheel geen probleem meer. De paddenstoel

                 reduceer had bij kop en steel een extra O-ring. Dat ging niet altijd goed en kwam omgevingsdruk in veer ruimte.
