index. 57. Mei 1992 - augustus 1993. 108. Index helmsysteem 1, vanaf 1991.

1                                                                                                                                                                                      2

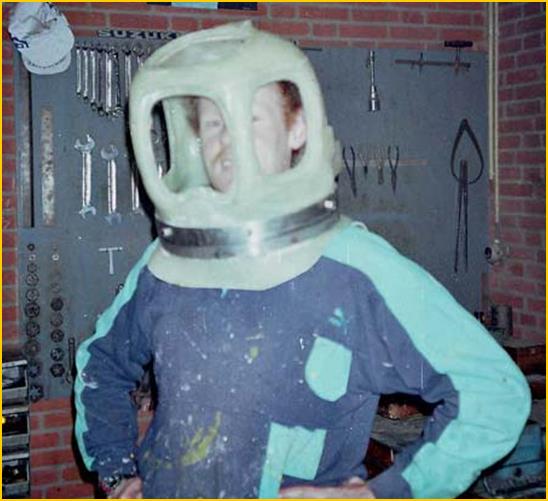

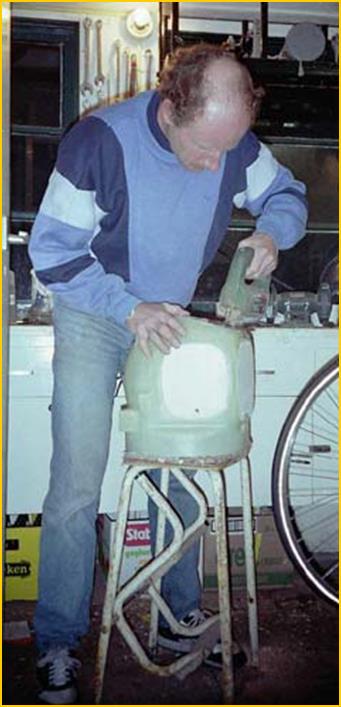

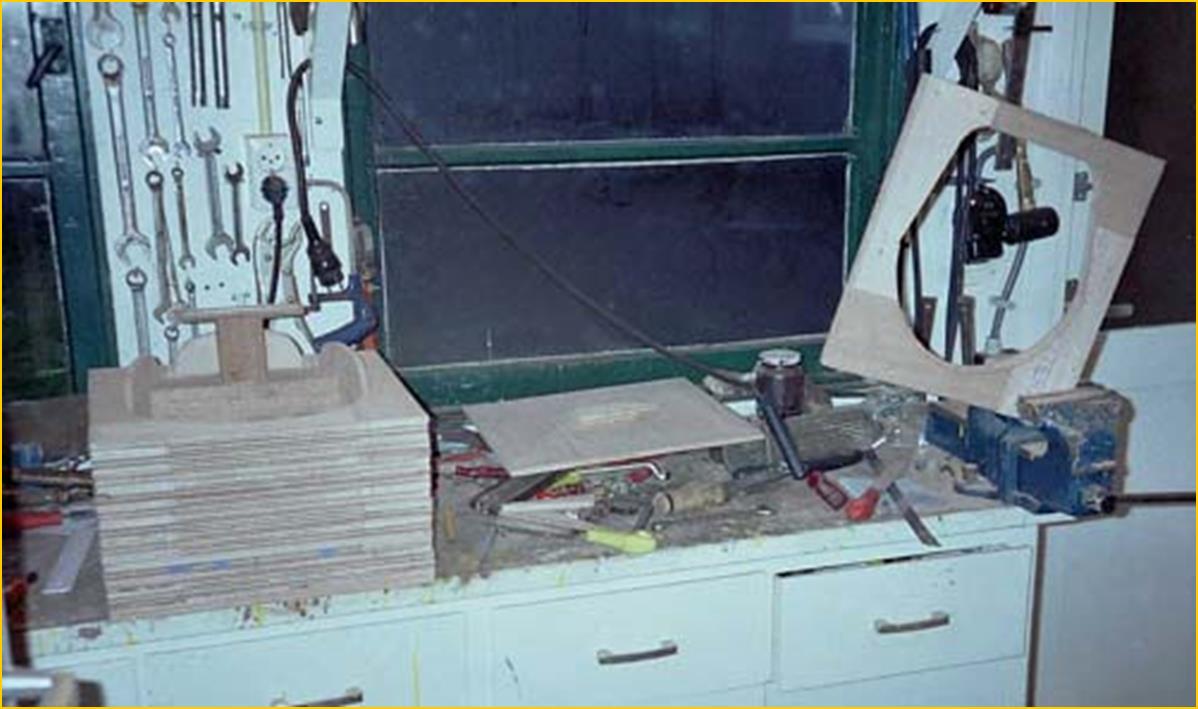

Doorkijk uitzagen. Baseerde helmvolume op

het koperen helmsysteem. Jammer had gelijk

groter gekund. Maar ja, hoe begin je?

Door Hille op dit spoor gezet in oktober ’91. Moest eens naar B.B.C. 2 kijken! Zag twee duikers over tropisch rif zwemmen in volledig doorzichtige helm en die bol van vorm.

Via het opensysteem met, dacht ik, 10 liter cilinder op de rug. Lang is zó niet onder te blijven en zeker niet in dieper water. Dacht toen: dat moet via het rebreath systeem.

Ging eens schetsen en als ik dat doe ga ik verder! In december iets op papier staan en stapte naar Betonning. Alle medewerking! Hoe doe je zoiets? Zou wel zien! De helm maakte

ik op een moeilijke wijze, sloeg een mal over. Het verdere liet zien dat ik nog een hoop te leren had. Via deze website geef ik een maximaal zicht op gehele aanpak.

3                                                                                                                             4                                                                                                           5

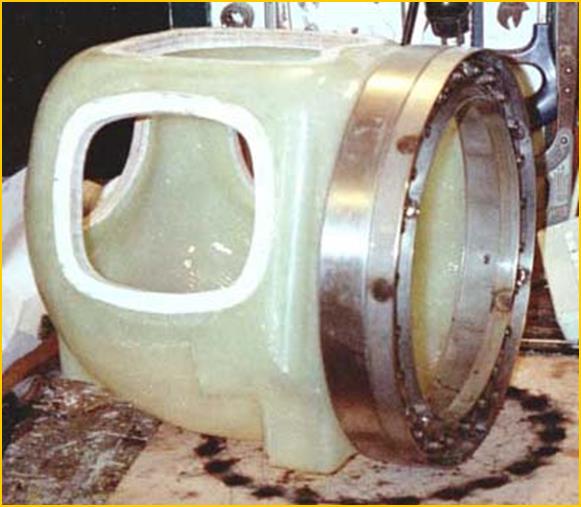

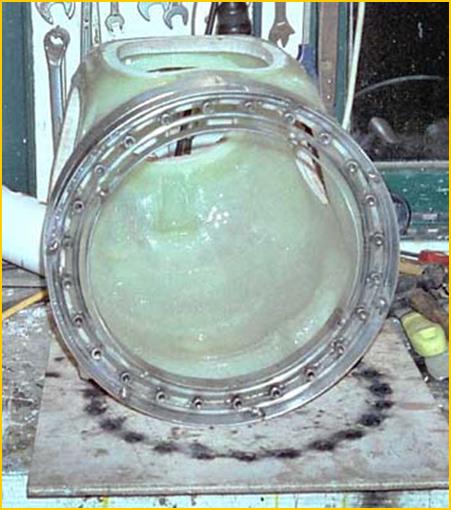

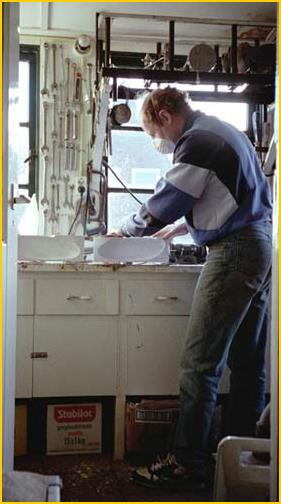

      Op het contralong huis maakte ik op de  moeilijkste wijze.  Rechts                              De bajonet verbinding zou nogal ruimte benemen waar door het geplande bijtstuk in hinderlijk

        de zware bajonet verbinding voor tussen helm en schouderstuk.                                  Kwam te liggen. Kreeg die verbinding wel goed voor elkaar.

6                                                                                                  7                                                                                                                                  8

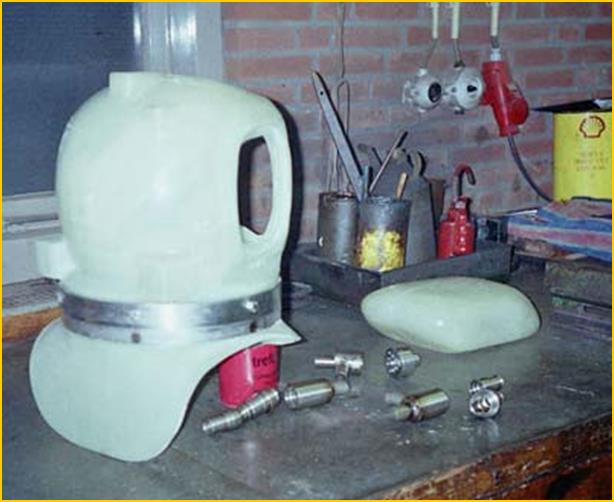

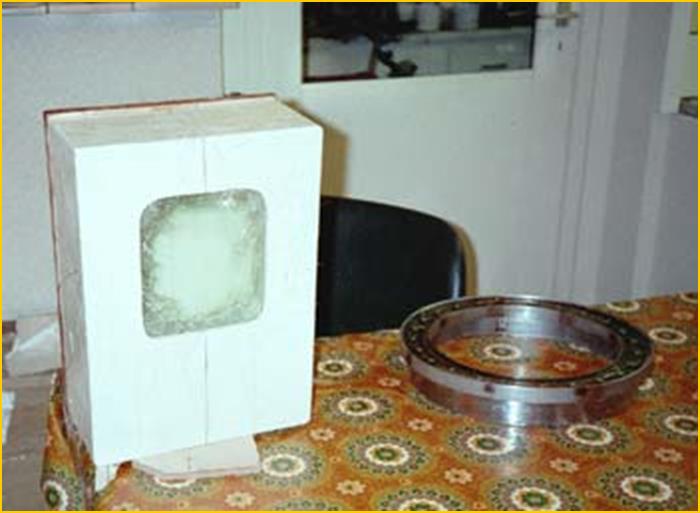

 Longhuis uit mal gehaald en bewerken.                In Smederij te Betonning aan haven.

9                                                                                                                 10                                                                                                          11

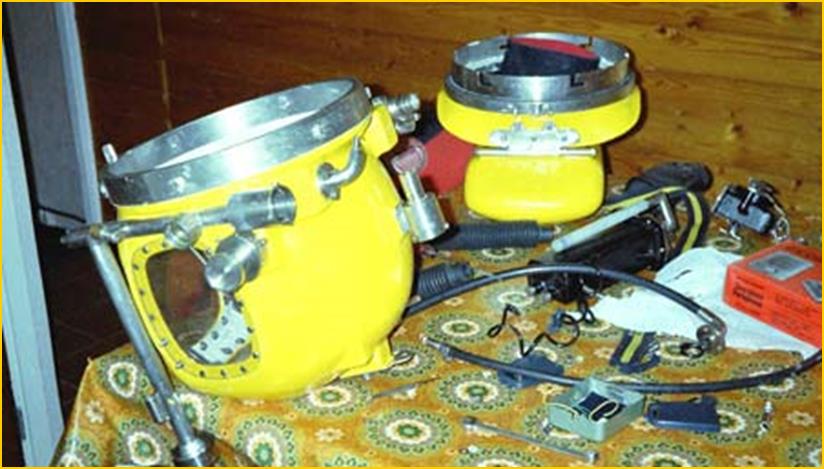

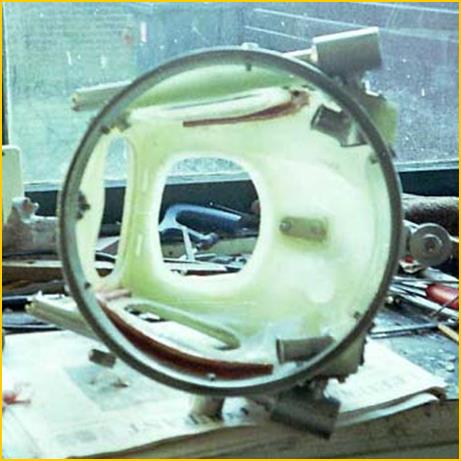

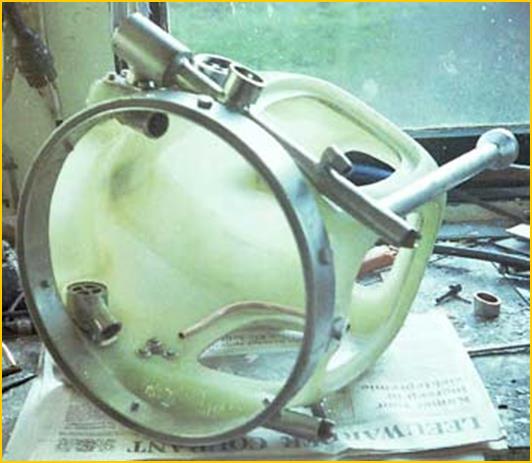

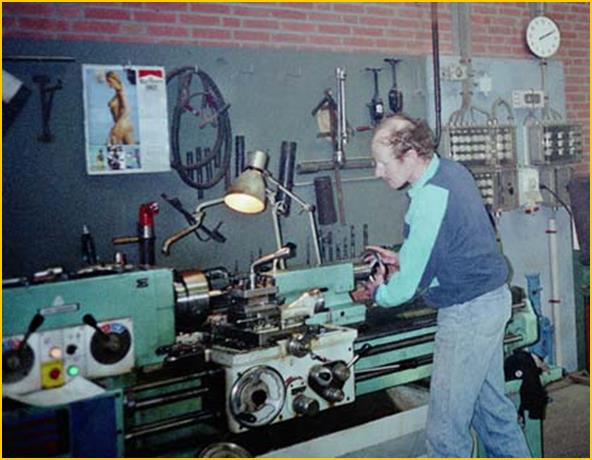

         Mocht, tot verbazing, de draaibank in Smederij Betonning gebruiken.                    Plaatsen van de techniek. Een al wel werkende en betrouwbare maar lang nog niet juist van opzet.

Dankzij die medewerking kon ik dit aanpakken.

12                                                                                                                          13                                                                                                    14

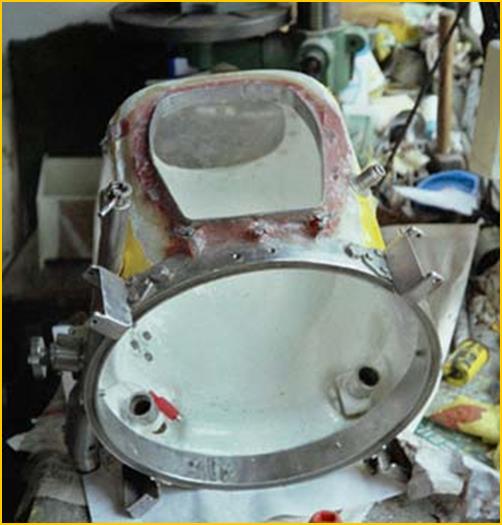

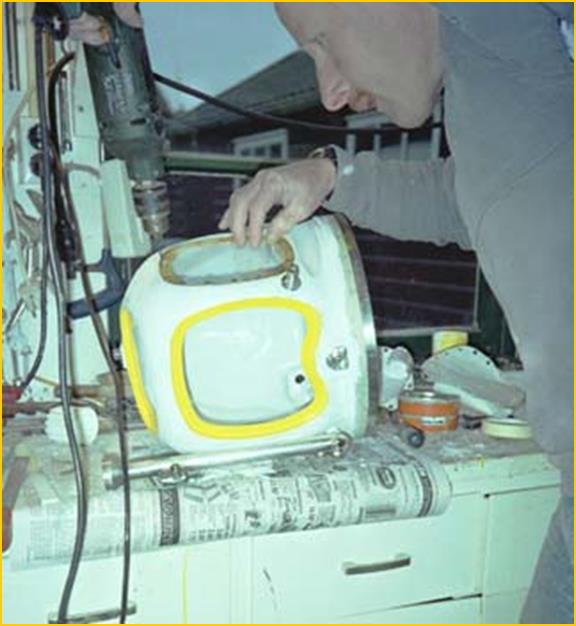

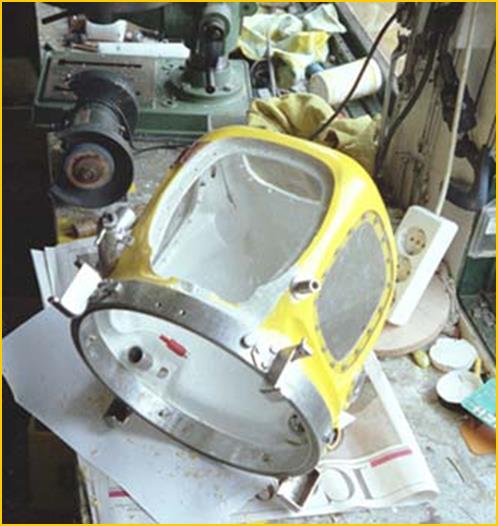

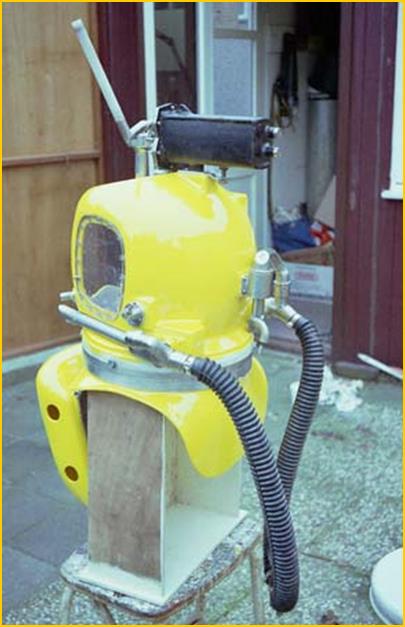

Inbrengen van het 1 cm dikke Lexaan.   De aan gebrachte snorkel een leuk idee maar wat overbodig.   Bij slang defect voor snel af te sluiten. In huis middenachter ook een te bedienen klep.

15                                                                                                             16                                                                                                                 17

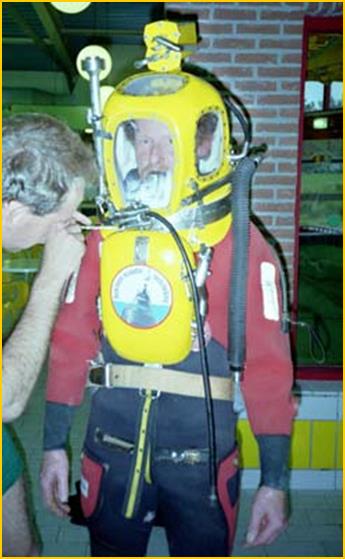

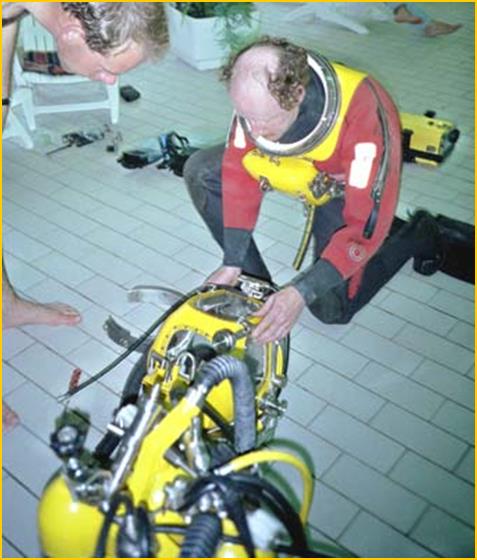

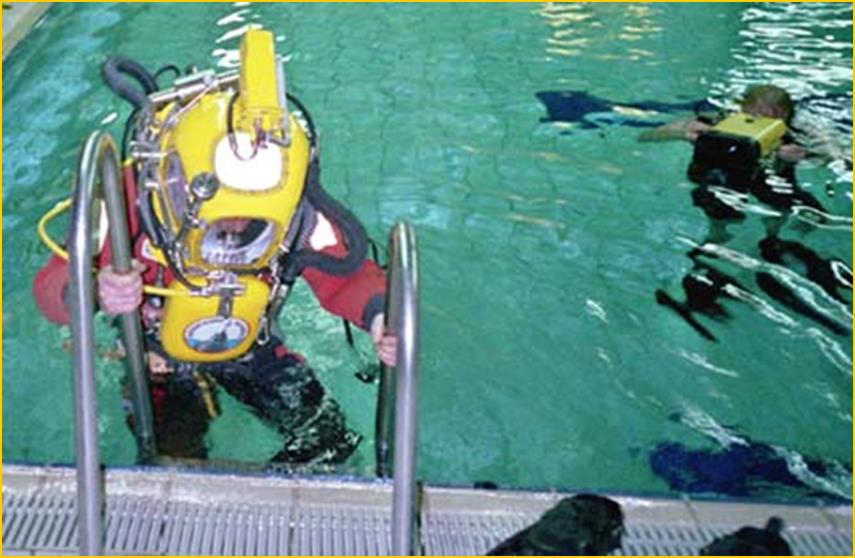

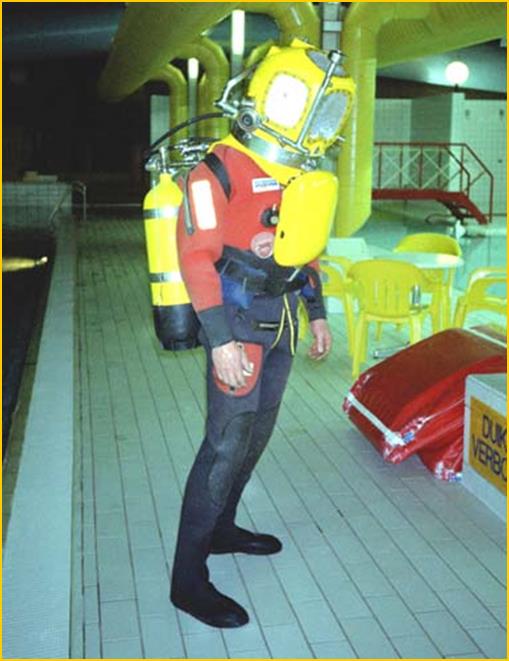

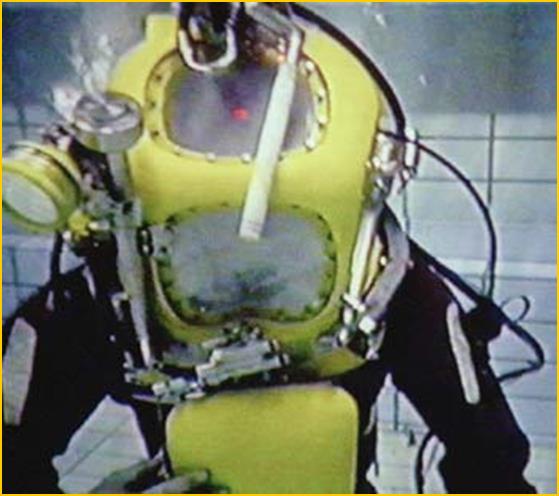

         In februari ’92 eens, nog summier, uit proberen in het                   Nog met dubbel 10, met de rebreath opzet nog doende.             Wou even weten of de kraag goed sloot. Was het geval.

           zwembad. Condens nog een probleem. Is op te lossen.

18                                                                                                                                                                        19

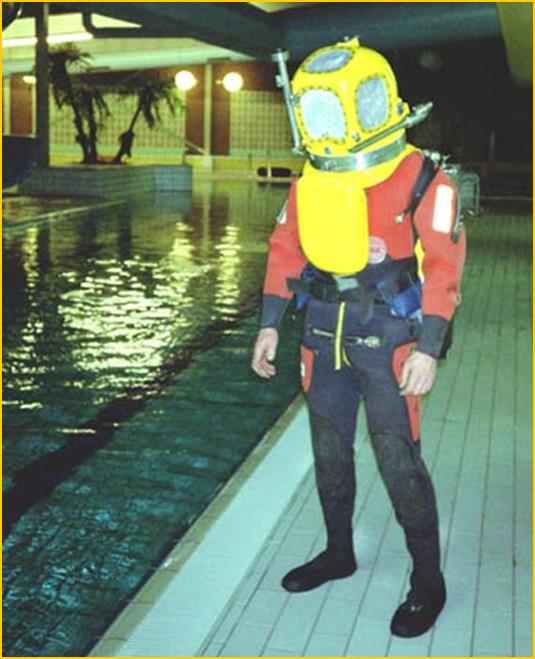

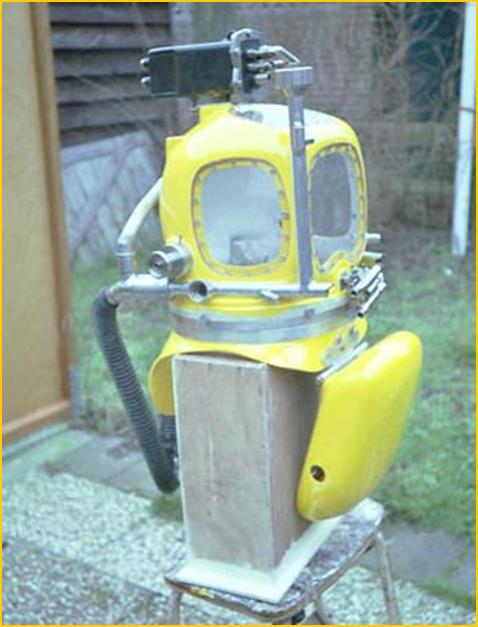

Bezig met de telefoon verbinding en zender opzet.                                                   Begin maart het eens uitproberen in het zwembad. Werkte goed.

20                                                                                                                     21                                                                                                          22

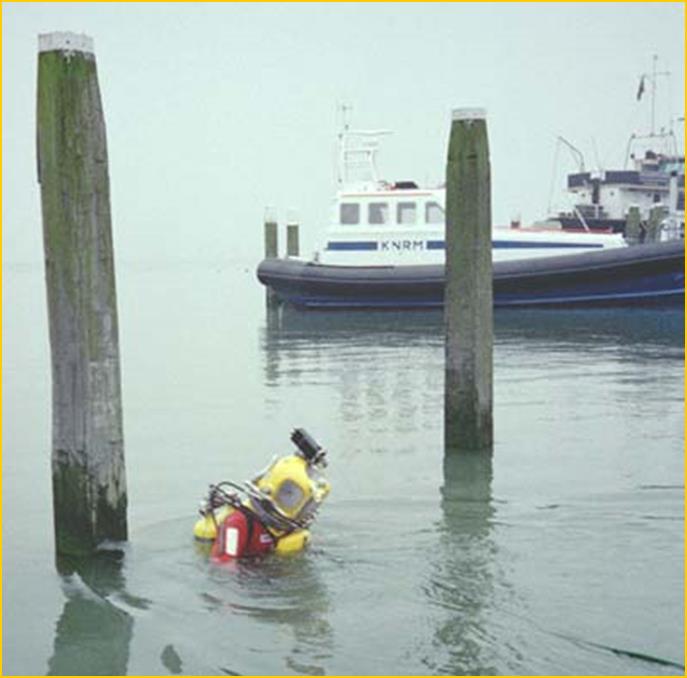

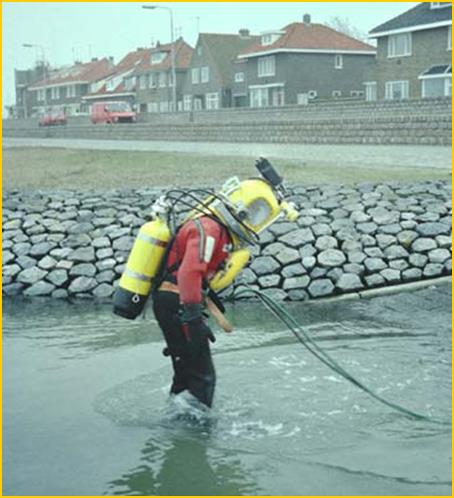

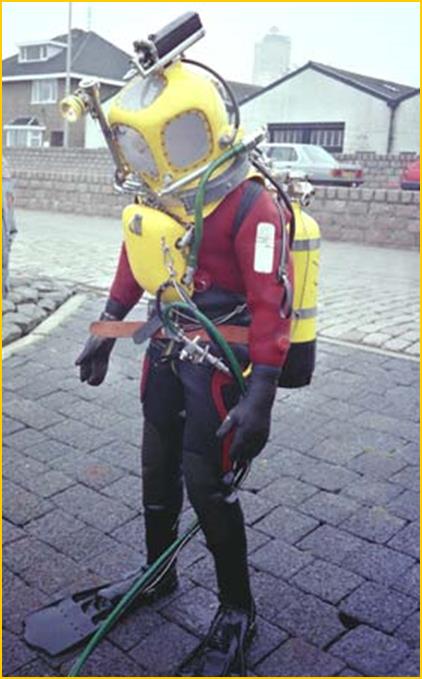

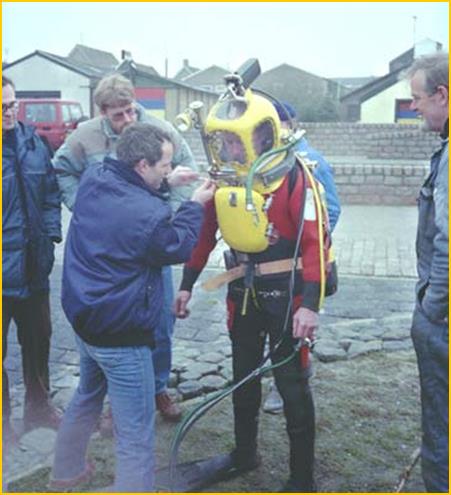

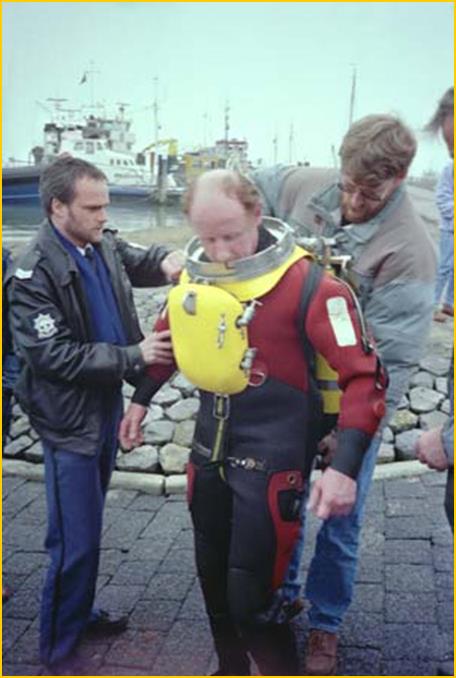

                                                                                           In maart een eerste proberen in zoutwater. Oud collega’s Betonning en clublid waren behulpzaam.

23                                                                                                                            24                                                                                                25

Het ging redelijk. De dubbel 10 nog los van het helmsysteem waar door de helm niet echt goed zat.

26                                                                                                          27                                                                                                                     28

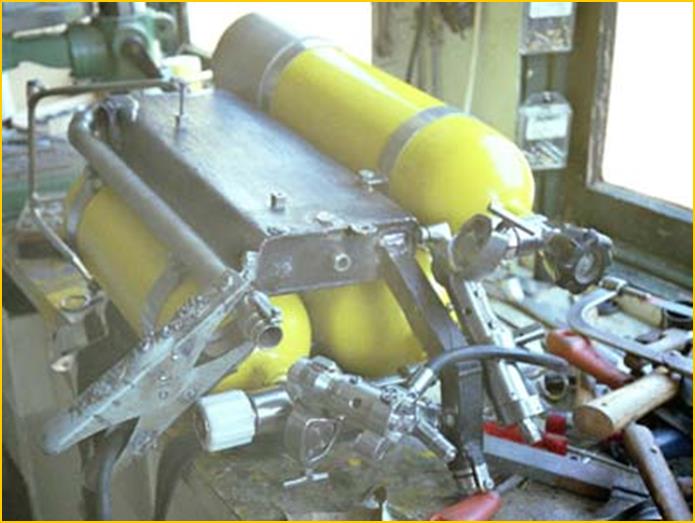

Het bijtstuk in de helm lag hinderlijk en tegen voorglas aan. Kon        Wist nog niet dat ook epoxy plamuur verkrijgbaar       De tweede absorptie patroon tweede rebreath set verbouwen tot

       dat voorglas nog net voldoende. Naar voren brengen. Helaas nog         was. Via polyester ook een goed geheel verkregen.     Bruikbaar in het helmsysteem.

       niet uitneembaar. Zou nodig zijn naar later bleek! En nog te doen.

29                                                                                         30                                                                                                                     31

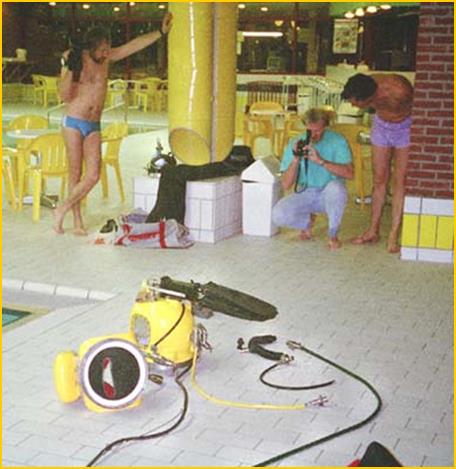

Zo half mei de rebreath opzet goed klaar.                Testen in zwembad, dat verliep naar wens.   De absorptie patroon ademde goed door en is te vullen tussen 1 en 2,8 kg.  Achter op de helm

                                                                                                                                                              een klein ventilatie systeem aan gebracht. Té klein.  Gezien verdere doorvoeringen aan deze

                                                                                                                                                              helm was een goed werkend ventilatie systeem niet in te passen naar later bleek.
